Co to jest podwójny wyłącznik światła?
Podwójny włącznik, potocznie nazywany łącznikiem świecznikowym, to praktyczne rozwiązanie umożliwiające niezależne sterowanie dwoma obwodami. Dwa klawisze pozwalają wygodnie zarządzać różnymi sekcjami żyrandola lub oświetleniem w konkretnych strefach wnętrza, co znacząco podnosi komfort korzystania ze światła.
Dzięki takiemu podziałowi łatwiej nie tylko budować nastrój, ale też ograniczać zużycie energii poprzez aktywację tylko niezbędnych punktów świetlnych. Pod kątem technicznym cały układ wymaga poprowadzenia:
- jednego przewodu fazowego zasilającego,
- dwóch wyjściowych, które przekazują prąd bezpośrednio do źródeł światła.
Urządzenie montuje się w puszce instalacyjnej przy użyciu przewodów trzy lub czterożyłowych. Kluczowe jest, aby każdą taką pracę wykonywać z pełnym poszanowaniem norm bezpieczeństwa, co zagwarantuje bezawaryjne działanie instalacji przez długie lata.
Jakie narzędzia i materiały są potrzebne?
W skład profesjonalnego zestawu montażowego wchodzą:
- izolowane wkrętaki płaskie i krzyżakowe,
- precyzyjne ściągacze izolacji,
- solidne obcęgi.
Do dokładnej weryfikacji parametrów wykonanej instalacji niezbędny będzie natomiast wysokiej klasy miernik napięcia. Kompletując materiały, warto przygotować:
- mechanizmy osprzętu,
- ramki zewnętrzne,
- puszki montażowe,
- niezawodne złączki, najlepiej typu Wago.
W zależności od przewidzianej konfiguracji obwodu, konieczne może okazać się użycie przewodu:
- trzyżyłowego,
- czterożyłowego,
- pięciożyłowego.
A wszelkie połączenia warto dodatkowo zabezpieczyć atestowaną taśmą izolacyjną. Przed finalnym uruchomieniem systemu nie zapomnij o sprawdzonych żarówkach do testów. Opcjonalnie zestaw możesz wzbogacić o nowoczesne rozwiązania, takie jak:
- włączniki dotykowe,
- elektroniczne ściemniacze.
Pamiętaj, że każdy etap prac musi odbywać się w pełnej zgodności z dołączonymi schematami i instrukcją producenta – to jedyny sposób, by zagwarantować pełne bezpieczeństwo użytkowania instalacji.
Jak bezpiecznie odłączyć zasilanie i zmierzyć napięcie?
Zanim zaczniesz jakiekolwiek prace przy instalacji, musisz zadbać o swoje bezpieczeństwo, wyłączając zasilanie w tablicy rozdzielczej za pomocą odpowiedniego bezpiecznika. Pamiętaj, aby zabezpieczyć go przed przypadkowym uruchomieniem przez domowników, najlepiej poprzez czytelne oznaczenie przy włączniku.
Gdy prąd zostanie już odcięty, koniecznie sprawdź obecność napięcia przy użyciu miernika lub testera, weryfikując każdą żyłę:
- fazową,
- neutralną,
- ochronną.
Praca z użyciem izolowanych narzędzi i w dobrze oświetlonym miejscu to standard, który znacząco redukuje ryzyko nieszczęśliwych wypadków. Jeśli jednak czujesz, że instalacja jest zbyt skomplikowana lub masz do czynienia z układem trójfazowym, nie ryzykuj i powierz zadanie wykwalifikowanemu elektrykowi. Takie podejście pozwoli Ci nie tylko uniknąć porażenia, ale też uchroni przed kosztownymi błędami już na etapie montażu.

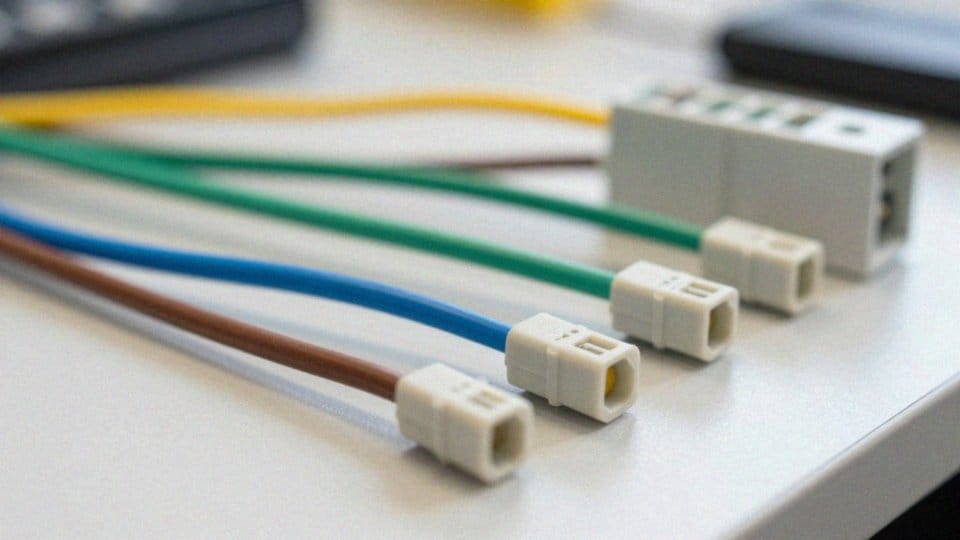

Jak rozpoznać przewody i zaciski?
| Przewód/Zacisk | Oznaczenie | Miejsce podłączenia |
|---|---|---|
| Przewód fazowy | L | Zacisk L |
| Przewód ochronny | PE | Zacisk PE (jeśli włącznik ma metalowe elementy) |
| Przewód fazowy zasilający | Strzałka skierowana do wewnątrz | Zacisk ze strzałką skierowaną do wewnątrz |
| Przewody włączające/wyłączające żarówki | Dwie strzałki na zewnątrz | Dwa zaciski ze strzałkami na zewnątrz |
Kluczem do poprawnego montażu jest uważna analiza kolorów izolacji oraz oznaczeń naniesionych na obudowę mechanizmu. Zasilanie fazowe, najczęściej realizowane przewodem w kolorze brązowym lub czarnym, wpinamy do zacisku z literą L albo symbolem strzałki skierowanej do wnętrza urządzenia. Wyjścia sterujące oświetleniem wyprowadzamy natomiast z pozostałych dwóch punktów, oznaczonych strzałkami zorientowanymi na zewnątrz. Przewody neutralne, rozpoznawalne po niebieskiej barwie, nie wchodzą bezpośrednio do łącznika – wewnątrz puszki łączymy je z instalacją lampy za pomocą odpowiednich złączek. Do styku PE lub metalowej obudowy źródła światła przytwierdzamy natomiast żyłę ochronną, przyciągającą wzrok charakterystyczną żółto-zieloną izolacją.
W gorszej sytuacji znajdziesz się w starym budownictwie, gdzie standardy bywały elastyczne. Wtedy przed podłączeniem warto sięgnąć po miernik, by mieć pewność, co do funkcji każdej żyły. Podpowiem, że producenci często tłoczą opisy bezpośrednio przy zaciskach, co znacząco ułatwia pracę. Jeśli planujesz rozbudowę systemu, a w ścianie zastaniesz jedynie przewód 3-żyłowy, konieczna może okazać się wymiana instalacji na wariant 4- lub 5-żyłowy. Pamiętaj jednak o najważniejszej zasadzie: instrukcja obsługi to zawsze nadrzędny dokument – traktuj ją jako najważniejszy punkt odniesienia, dbając przy tym o zachowanie obowiązujących norm kolorystycznych.
Jak podłączyć fazę i przewody wyjściowe?
Przewód zasilający należy wpiąć do zacisku oznaczonego literą L lub symbolem strzałki skierowanej do środka urządzenia. Dzięki temu napięcie trafi do obu sekcji przełącznika. Kolejnym krokiem jest podłączenie przewodów wyjściowych – zazwyczaj brązowych, biegnących bezpośrednio do lamp – do gniazd oznaczonych strzałkami wychodzącymi na zewnątrz.
Jeśli pracujesz z instalacją trzy-, cztero- lub pięciożyłową, kluczowe dla stabilności połączenia będzie wykorzystanie wewnątrz puszki złączek typu Wago. W przypadku obsługi wielu odbiorników pamiętaj o stworzeniu solidnych mostków lub doprowadzeniu osobnych przewodów, co pozwoli skutecznie odseparować obwody. Zadbaj o to, by każda żyła była trwale i pewnie osadzona w mechanizmie.
Tam, gdzie wymagane jest dodatkowe zabezpieczenie, warto dodatkowo owinąć przewody fazowe taśmą izolacyjną. Dopiero gdy wszystkie połączenia są poprawne, naciśnięcie klawisza zamknie obwód i pozwoli cieszyć się działającym oświetleniem.

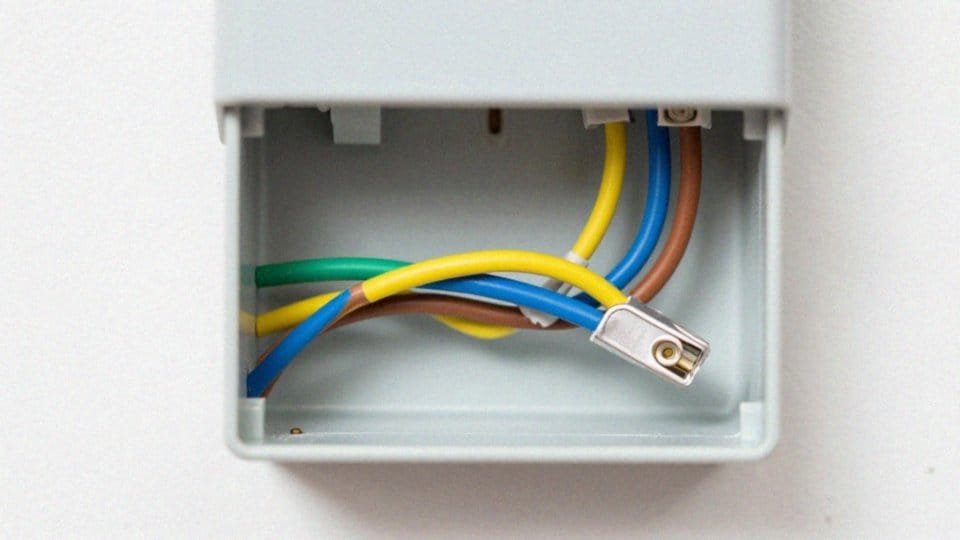

Jak podłączyć przewód neutralny i ochronny w puszce?
W standardowej instalacji oświetleniowej przewody neutralny (niebieski) oraz ochronny (żółto-zielony) nie pełnią funkcji w samym sterowaniu włącznikiem. W puszce rozdzielczej powinny one zostać połączone bezpośrednio z odpowiednimi żyłami doprowadzonymi do lampy. W praktyce najwygodniej zrobić to za pomocą szybkozłączek typu Wago, które gwarantują trwałość połączenia i istotnie ułatwiają późniejsze prace serwisowe.
Pamiętaj o bezpiecznym wyprowadzeniu przewodu ochronnego PE – w zależności od konstrukcji oprawy należy go podpiąć do dedykowanego zacisku lub bezpośrednio do metalowej obudowy, jeśli wymaga ona uziemienia. Kluczowe jest zachowanie ciągłości tego obwodu na całej trasie, gdyż to właśnie od tego zależy skuteczność ochrony przeciwporażeniowej.
Przy pracach montażowych zawsze stosuj się do wymagań technicznych dla konkretnego schematu. Jeśli Twoja instalacja dysponuje zbyt małą liczbą żył, najbezpieczniejszym rozwiązaniem będzie wymiana okablowania na przewód 4- lub 5-żyłowy. Pod żadnym pozorem nie wykorzystuj żyły ochronnej do przewodzenia fazy.
Na koniec, zanim na dobre zamkniesz puszkę, użyj miernika, aby sprawdzić ciągłość obwodów i wyeliminować ryzyko zwarć – ta chwila uwagi znacząco podnosi bezpieczeństwo użytkowania całego oświetlenia.
Jak zamontować mechanizm i przetestować działanie?
Montaż łącznika świecznikowego w puszce instalacyjnej to zadanie wymagające precyzji. Kluczowe jest takie ułożenie przewodów, aby nie blokowały one korpusu urządzenia. Gdy już wciśniesz mechanizm na miejsce, zabezpiecz go wkrętami lub pazurkami rozporowymi, dbając o idealne wypoziomowanie. Dopiero po zamontowaniu klawiszy i ozdobnej ramki zyskasz estetyczny efekt końcowy.
Zanim jednak włączysz prąd, koniecznie sprawdź miernikiem, czy pomiędzy przewodami fazowymi, neutralnymi i ochronnymi nie ma żadnych zwarć. Dopiero gdy zyskasz pewność, załącz bezpieczniki i przetestuj działanie każdego klawisza – powinny one niezależnie sterować poszczególnymi źródłami światła bez żadnych niepokojących iskrzeń wewnątrz puszki.
Jeśli montujesz nowoczesny przycisk dotykowy lub ściemniacz, upewnij się, że jest on w pełni kompatybilny z Twoimi lampami, ściśle przestrzegając zaleceń producenta. W razie problemów, takich jak:
- migotanie żarówek,
- brak reakcji układu,
- inne nieprawidłowości.
natychmiast odetnij zasilanie i poproś o pomoc specjalistę. Na koniec warto zachować schemat połączeń w domowej dokumentacji – to prosty sposób, by na lata zapewnić sobie spokój i bezawaryjną pracę oświetlenia.
