Jaki kabel do anteny satelitarnej wybrać?
Wybór właściwego przewodu antenowego sprowadza się przede wszystkim do parametrów technicznych kabla koncentrycznego o impedancji 75 omów. W przypadku domowych instalacji TV-Sat zdecydowanie warto postawić na model z miedzianym rdzeniem. Oferuje on znacznie lepszą przewodność w porównaniu do rozwiązań z tańszą stalą miedziowaną.
Zalecamy wybór kabla, w którym grubość żyły wewnętrznej przekracza 1 mm. Taka konstrukcja pozwala skutecznie ograniczyć straty sygnału, co staje się kluczowe przy prowadzeniu długich linii. Równie istotną kwestią jest tłumienność – dla całej trasy najlepiej celować w wartości nieprzekraczające 21 dB.
Jeśli instalacja ma przebiegać na zewnątrz budynku, niezbędne będzie sięgnięcie po wariant żelowany lub osłonę typu PE, taką jak Triset 113 PE. To rozwiązanie stanowi doskonałą barierę dla wilgoci. Aby dodatkowo odizolować system od zakłóceń, warto rozważyć przewody Trishield wyposażone w gęsty oplot.
Choć standard RG6 cieszy się dużą popularnością, finalny sukces zależy też od doboru solidnych złączy i pozostałych akcesoriów, które razem gwarantują stabilność przekazu sygnału.

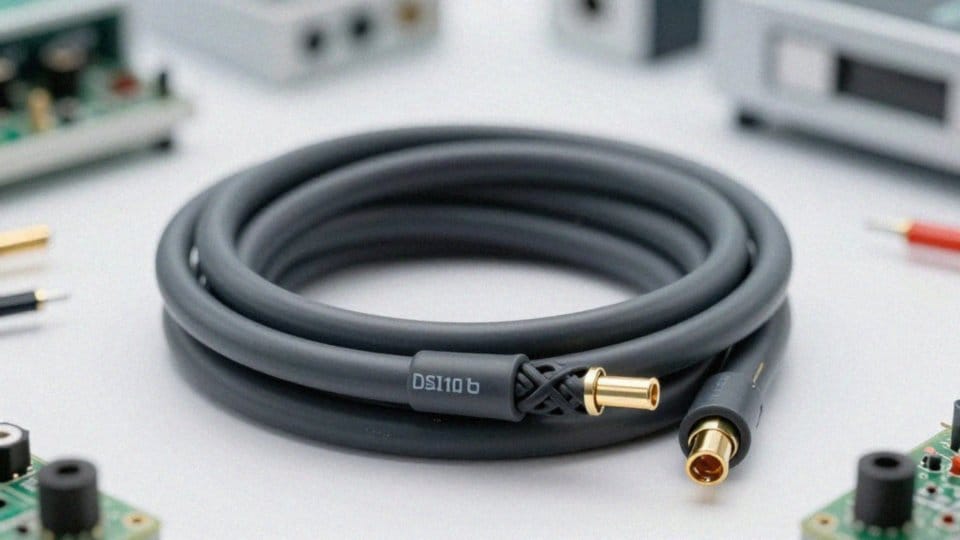

Jakie parametry decydują o jakości sygnału?
Aby uzyskać odpowiednią jakość sygnału, kluczowe jest zachowanie impedancji falowej na poziomie 75 omów. Równie istotna okazuje się tłumienność przewodu, która wyraźnie wzrasta wraz z częstotliwością, powodując zauważalne straty już przy 2,5 GHz.
Na odporność instalacji przeciwko zakłóceniom elektromagnetycznym wpływa z kolei klasa ekranowania, ściśle uzależniona od:
- stopnia gęstości oplotu,
- liczby zastosowanych warstw izolacyjnych.
Stabilność parametrów mechanicznych i elektrycznych zapewnia dielektryk, produkowany najczęściej ze spienionego polietylenu. Warto pamiętać, że na sam przepływ prądu oddziałuje także:
- średnica kabla,
- tworzywo, z którego wykonano żyłę wewnętrzną.
Aby zabezpieczyć przewody przed szkodliwym wpływem czynników zewnętrznych, stosuje się trwałe powłoki ochronne, takie jak:
- PVC,
- LSFH,
- PTFE.
Ostatnim, lecz równie ważnym elementem są złącza, które stanowią miejsca kluczowych połączeń. Każdy błąd w ich montażu może prowadzić do niepożądanych odbić sygnału, co realnie utrudnia poprawną komunikację pomiędzy tunerami SAT a konwerterami satelitarnymi.
Jak tłumienność kabla wpływa na sygnał satelitarny?
Wysoka tłumienność wyraźnie osłabia moc docierającą do odbiornika, co staje się wyraźnym wyzwaniem zwłaszcza przy częstotliwości 2,5 GHz. Ponieważ straty sygnału narastają liniowo wraz z każdym metrem przewodu, przy długich instalacjach kluczowy staje się wybór odpowiedniej grubości żyły oraz typu dielektryka, jak np.:
- spieniony polietylen,
- PTFE.
Każde dodatkowe przedłużenie trasy czy zastosowanie niskiej jakości złącz drastycznie podnosi ryzyko pojawienia się niepożądanych odbić fal, czyli zjawiska VSWR. Aby utrzymać jakość transmisji na odpowiednim poziomie, najlepiej ograniczyć liczbę segmentów oraz sięgać po komponenty charakteryzujące się niską stratnością. W profesjonalnych systemach o znacznych dystansach, rozwiązaniem zapewniającym stabilny transfer danych między konwerterem a tunerem jest stosowanie przewodów o większym przekroju rdzenia.
Jak długość kabla i montaż wpływają na sygnał?
Im dłuższa linia transmisyjna, tym większa tłumienność, dlatego planując trasę kablową, należy dążyć do skrócenia jej do minimum. Każdy zbędny metr przewodu skutkuje wyraźnym spadkiem siły sygnału trafiającego do tunera. Jeśli wydłużenie instalacji jest nieuniknione, zainwestuj w komponenty o wyższej klasie, wyposażone w solidniejszy rdzeń oraz lepszy dielektryk – takie rozwiązanie skutecznie zminimalizuje straty energii.
Równie istotne co jakość samych materiałów, jest poprawne przeprowadzenie prac montażowych. Unikaj:
- ciasnego zaginania przewodów,
- ich mocnego ściskania,
- wszelkich uszkodzeń dielektryka,
- punktowych odkształceń mechanicznych.
Wszystkie te czynniki wywołują niepożądane odbicia sygnału oraz degradują parametry elektryczne kabla, drastycznie obniżając stabilność transmisji. Instalacje zewnętrzne wymagają użycia dedykowanych przewodów z wytrzymałą powłoką polietylenową, która gwarantuje długowieczność konstrukcji. Warto rozważyć wybór wersji żelowanej, ponieważ skutecznie blokuje ona dostęp wilgoci, będącej głównym powodem korozji i spadku jakości sygnału.
Pamiętaj, aby każdą końcówkę zabezpieczyć złączem kompresyjnym i chronić przed warunkami atmosferycznymi. Aby system pozostał sprawny przez lata, ogranicz liczbę połączeń do niezbędnego minimum i stosuj opaski ochronne zabezpieczające płaszcz kabla przed naprężeniami oraz niszczącym działaniem promieni UV.
Czy ekranowanie redukuje zakłócenia sygnału?
Właściwe ekranowanie to fundament stabilnej transmisji, która musi stawiać opór zewnętrznym utrudnieniom, takim jak fale EMI czy RFI. Solidna bariera, złożona z folii aluminiowej i miedzianego oplotu, skutecznie chroni przesył przed zakłóceniami, gwarantując czysty sygnał. Klasa ochrony świadczy o jakości tego zabezpieczenia – warto sięgać po rozwiązania z potrójną lub nawet poczwórną izolacją, gdyż znacznie skuteczniej tłumią one niechciane interferencje.
Podczas wyboru przewodów należy zwrócić uwagę na:
- gęstość oplotu,
- grubość użytych włókien.
Choć parametry wyrażane w decybelach (dB) precyzyjnie określają poziom odporności na szumy, sama specyfikacja to nie wszystko. Nawet najlepiej zaprojektowany ekran zawiedzie, jeśli złącza zostaną wykonane niestarannie, tworząc luki w szczelności całego toru sygnałowego. Kluczowym krokiem jest również dbałość o poprawne uziemienie, co pozwala uniknąć pętli mas i spadków jakości przesyłu. Stawiając na kompatybilne komponenty w całym systemie, w pełni wykorzystasz potencjał ekranowania i zapewnisz sobie bezproblemową pracę instalacji przez długi czas.

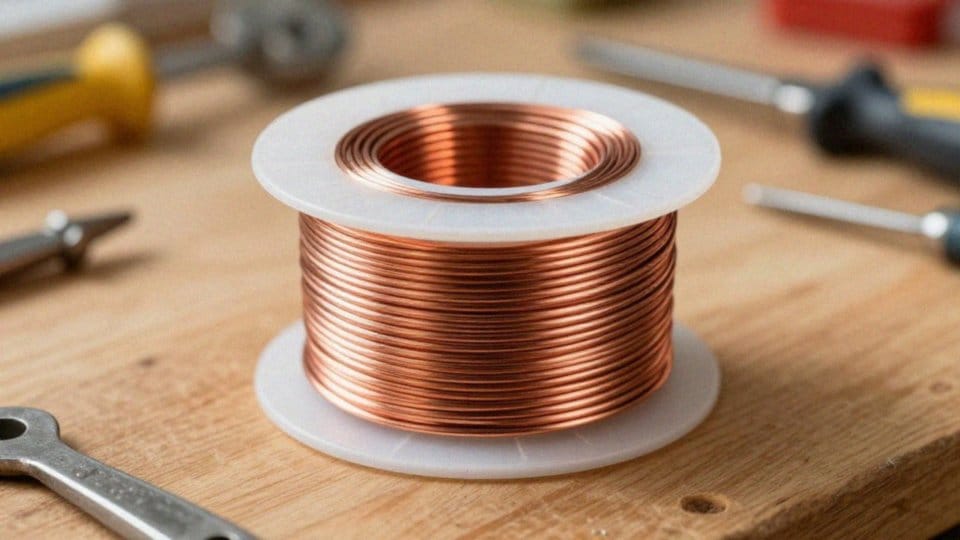

Jaki materiał rdzenia zapewnia najlepszy sygnał?
Wybór rdzenia z czystej miedzi to gwarancja najwyższej jakości przesyłu. Taki przewód minimalizuje oporność, co przekłada się na znikomą tłumienność i pozwala zachować doskonały sygnał nawet w rozbudowanych instalacjach RTV-SAT.
Alternatywna stal miedziowana, znana jako CCA, jest znacznie tańsza, ale płaci się za to wyższą rezystancją. Słabsza przewodność przy wyższych częstotliwościach sprawia, że materiał ten sprawdza się wyłącznie w krótkich, budżetowych systemach o niewielkim obciążeniu.
Jeśli priorytetem jest stabilność w szerokim paśmie, warto sięgnąć po kable z dielektrykiem i płaszczem z teflonu, które efektywnie ograniczają straty energii. Niezależnie od rodzaju przewodnika, kluczowe znaczenie ma precyzja wykonania.
Aby utrzymać impedancję na poziomie 75 Ω, średnica żyły wewnętrznej powinna przekraczać 1 mm. W profesjonalnych realizacjach czysta miedź pozostaje bezkonkurencyjna, skutecznie eliminując ryzyko spadku jakości obrazu czy utraty transmitowanych danych.
Jaki kabel antenowy sprawdzi się na zewnątrz?
| Cecha | Wymaganie | Dlaczego ważne? |
|---|---|---|
| Odporność | Na warunki atmosferyczne i uszkodzenia mechaniczne | Zapewnia trwałość i niezawodność na zewnątrz |
| Materiały | Wysoka jakość | Odporność na uszkodzenia |
| Tłumienność | Niska (poniżej 21 dB) | Zapewnia lepszą jakość sygnału |
| Izolacja | Odpowiednia ilość warstw | Zapobiega zakłóceniom i szumom |
Podczas montażu instalacji na zewnątrz budynku koniecznym staje się wybór kabla antenowego z płaszczem polietylenowym (PE). Materiał ten znacznie lepiej radzi sobie z intensywnym promieniowaniem słonecznym i zmiennymi warunkami termicznymi niż popularny polichlorek winylu (PVC). W wilgotnym środowisku, czy tam, gdzie zbiera się woda, optymalnym rozwiązaniem będzie przewód koncentryczny wypełniony żelem. Hydrofobowe wnętrze nie tylko uszczelnia przestrzeń między izolacją a ekranem, ale także stanowi skuteczną barierę antykorozyjną dla rdzenia.
Planując sieć TV-Sat, warto postawić na sprawdzone rozwiązania o zwiększonej trwałości mechanicznej, takie jak Triset 113 PE. Ich zwarta konstrukcja została zaprojektowana tak, by efektywnie izolować wnętrze instalacji od wpływów zewnętrznych. Pamiętaj, że nawet najlepszy przewód wymaga profesjonalnego montażu – dlatego zamień tradycyjne wtyki nakręcane na złącza kompresyjne, które gwarantują znacznie wyższą szczelność.
Podczas pracy uważaj, by nie zaginać kabla pod zbyt ostrym kątem, co mogłoby uszkodzić jego zewnętrzną powłokę. Szczególną uwagę poświęć końcówkom oraz miejscom, w których linia przechodzi przez ścianę do budynku – staranne uszczelnienie tych punktów zapobiegnie przenikaniu wilgoci do środka. Dbając o integralność osłony i właściwe poprowadzenie trasy, chronisz parametry elektryczne przed degradacją. Pamiętaj, że w przypadku niewłaściwie zabezpieczonej instalacji, spadek jakości sygnału może być zauważalny już po dwóch czy trzech latach ekspozycji na warunki atmosferyczne.
