Czym jest miernik sygnału antenowego?
Miernik sygnału to niezbędne narzędzie każdego instalatora, pozwalające precyzyjnie ocenić stan techniczny systemów radiowo-telewizyjnych. Urządzenie to umożliwia dokładną diagnostykę transmisji satelitarnej i naziemnej, sprawdzając zarówno siłę, jak i realną jakość odbieranego sygnału. Profesjonalne analizatory idą o krok dalej, weryfikując takie parametry jak:
- BER,
- MER,
- odstęp sygnał-szum,
co w praktyce przekłada się na znacznie lepszą jakość obrazu i dźwięku. Dla mniej wymagających zadań wystarczają proste wskaźniki TV-SAT z dziesięciostopniową skalą i dźwiękową sygnalizacją. Jeśli jednak potrzebujemy zaawansowanego sprzętu, warto sięgnąć po modele posiadające funkcję analizy widma w czasie rzeczywistym, co pozwala błyskawicznie wykryć wszelkie zakłócenia. Typowe urządzenie operuje na impedancji 75Ω i wymaga zasilania w standardzie 13-18V, zapewniającego poprawną komunikację między konwerterem a tunerem poprzez gniazda F.
W pracy instalatora liczy się nie tylko czułość i regularna kalibracja narzędzi, ale także ich mobilność. Kompaktowe wymiary pozwalają na wygodną pracę w terenie, a możliwość generowania raportów pomiarowych znacząco ułatwia dokumentowanie stanu technicznego instalacji. Niezależnie od tego, czy serwisujemy kable koncentryczne, czy sprawdzamy elementy aktywne, uniwersalny miernik pozostaje podstawowym wyposażeniem gwarantującym rzetelność wykonywanych usług.
Jakie parametry mierzy miernik sygnału?
Podstawą oceny jakości sygnału antenowego jest pomiar poziomu jego mocy, który zazwyczaj wyświetlany jest w jednostkach dBuV lub dBm. Profesjonalne mierniki szybko weryfikują, czy średnia moc cyfrowa jest zgodna z wymaganiami technicznymi; dla stabilnie działającej instalacji optymalna wartość oscyluje wokół 62 dBuV. Urządzenia te korzystają z szeregu zaawansowanych algorytmów, aby dać pełny obraz kondycji sygnału.
Kluczowe wskaźniki, takie jak:
- BER (Bit Error Ratio) – wskazują na liczbę błędów transmisji,
- MER (Modulation Error Ratio) – pozwala precyzyjnie ocenić stosunek sygnału do szumu,
- pomiary C/N oraz S/N – informują o ogólnej czystości przesyłanego strumienia danych.
Bardziej zaawansowane modele mierników oferują dodatkowo wyliczenie parametru Noise Margin, określającego bezpieczny margines jakości, po przekroczeniu którego w odbiorze mogłyby pojawić się zakłócenia. Współczesny sprzęt pomiarowy identyfikuje również częstotliwości, kanały oraz dostępne multipleksy, wnikliwie sprawdzając parametry nośnych audio i wideo. Dzięki analizie widma w czasie rzeczywistym instalator może błyskawicznie wykryć sygnały pasożytnicze oraz wszelkie zewnętrzne zakłócenia. Zastosowanie tych rozwiązań znacząco ułatwia ocenę sygnału wejściowego i pozwala na skuteczną diagnostykę nawet najbardziej złożonych problemów w systemach RTV-SAT.

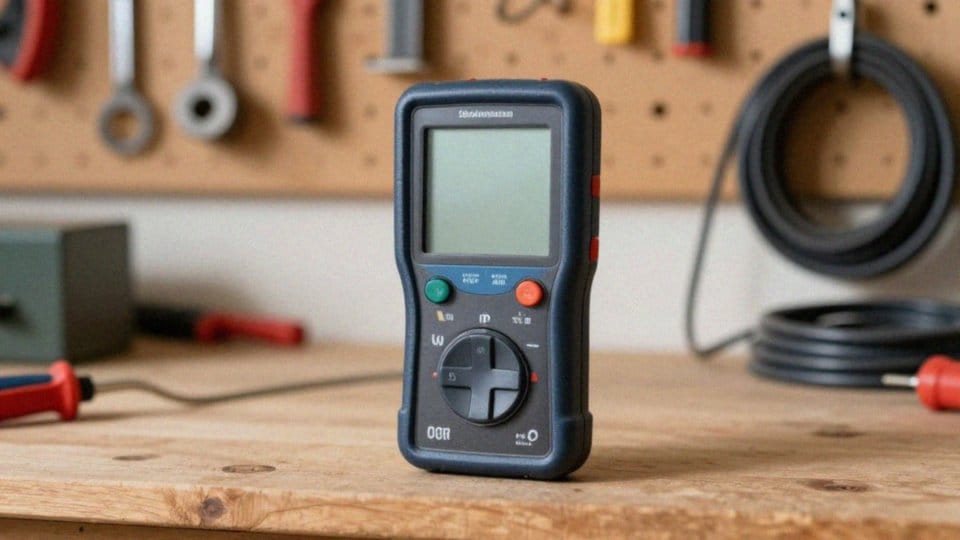

Czy miernik sprawdzi antenę naziemną?
Właściwa diagnostyka instalacji DVB-T wymaga użycia profesjonalnego sprzętu pomiarowego. Dzięki niemu instalatorzy mogą precyzyjnie ocenić siłę oraz jakość sygnału, co znacząco ułatwia znalezienie optymalnej lokalizacji dla nadajnika i zapewnia domownikom krystalicznie czysty odbiór telewizji cyfrowej.
Specjalistyczny miernik to niezastąpione narzędzie w rękach technika, pozwalające błyskawicznie wskazać źródło usterek. Za jego pomocą sprawdzisz, czy problem wynika z:
- awarii wzmacniacza,
- uszkodzenia płytki antenowej,
- błędów w okablowaniu.
Urządzenie pozwala także na wnikliwą analizę stanu technicznego przewodu – od ciągłości rdzenia, przez stan ekranowania i oplotu, aż po właściwości dielektryka. Co więcej, zaawansowana analiza widma pozwala wykryć zakłócenia wywoływane przez sprzęt domowy lub czynniki pogodowe.
Choć podstawowy podgląd parametrów sygnału bywa dostępny w menu telewizora lub dekodera podczas wyszukiwania kanałów, metody te oferują jedynie ułamek możliwości dedykowanej aparatury. Profesjonalny miernik pozwala na znacznie szybszą i skuteczniejszą weryfikację połączeń w puszkach czy ciągłości izolacji. Dbałość o te fundamentalne szczegóły to gwarancja stabilnego odbioru wszystkich dostępnych kanałów, wolnego od irytujących zacięć czy przerw w transmisji.
Jak podłączyć miernik do konwertera?
Aby poprawnie podłączyć miernik sygnału, umieść go bezpośrednio w torze między konwerterem satelitarnym a tunerem. Na początek odłącz przewód antenowy od odbiornika. Następnie krótkim kablem z końcówkami typu F połącz wyjście z konwertera z wejściem miernika, oznaczonym zazwyczaj jako IN lub LNB. Drugi odcinek przewodu poprowadź z wyjścia urządzenia pomiarowego do tunera. Taka konfiguracja pozwoli na zachowanie przesyłu zasilania 13-18V, o ile Twój miernik obsługuje napięcia generowane przez odbiornik.
Przed przystąpieniem do właściwych pomiarów warto zweryfikować stan techniczny okablowania. Użyj multimetru, aby upewnić się, że impedancja kabla koncentrycznego wynosi przepisowe 75Ω. Pamiętaj, że instalacje typu Unicable czy te wymagające odseparowania zasilania mogą potrzebować specjalnego separatora napięcia lub dedykowanego zasilacza, co uchroni delikatne gniazda F miernika przed przypadkowym uszkodzeniem.
Jeśli w Twoim systemie pracują multiswitche, sprawdź poprawność sygnału na podstawie aktywnych kanałów IF. W trakcie ustawiania anteny przydatne okazują się niszowe akcesoria. Na przykład regulowany tłumik sygnału skutecznie zapobiega przesterowaniu głowicy, gdy sygnał jest zbyt silny, a zewnętrzny multimetr precyzyjnie wykaże ewentualne spadki napięcia na długich trasach kablowych.
Gdy już prawidłowo wpniesz sprzęt w instalację, na ekranie powinieneś w czasie rzeczywistym obserwować wzrost poziomu sygnału podczas delikatnej korekty położenia czaszy. W razie problemów zawsze warto upewnić się, że wtyki F są solidnie osadzone, co eliminuje większość błędów wynikających z nieciągłości przewodu.
Jak ustawić antenę satelitarną miernikiem?
Precyzyjne ustawienie anteny satelitarnej warto zacząć od wstępnego wyznaczenia azymutu i elewacji, korzystając z danych dopasowanych do konkretnej lokalizacji oraz pozycji satelity. Gdy czasza jest już zamocowana, kolejnym krokiem jest wpięcie miernika sygnału między konwerter a tuner. Pamiętaj, aby ustawić czułość przyrządu na maksimum, upewniając się przy tym, że urządzenie poprawnie współpracuje z zasilaniem 13-18V.
Właściwe strojenie wymaga cierpliwości – czaszą poruszaj bardzo powolnymi ruchami w pionie i poziomie, cały czas bacznie obserwując:
- wskazania wskaźnika,
- dźwięk brzęczyka.
Jeśli mieszkasz w pobliżu silnych źródeł emisji, zainwestuj w regulowany tłumik, dzięki któremu unikniesz niechcianego przesterowania głowicy. Gdy tylko pojawi się pierwszy sygnał, stopniowo zmniejszaj czułość miernika i precyzyjnie koryguj położenie konwertera LNB. Szukaj stanu, w którym wskaźnik MER osiąga szczytowe wartości, a błąd BER maleje do minimum.
Ostateczny test stabilności wykonaj sprawdzając parametry S/N oraz C/N na różnych kanałach. Kiedy wszystko działa bez zarzutu, możesz dokręcić elementy mocujące. Rób to jednak z wyczuciem, cały czas patrząc na ekran miernika, by siła docisku nie przesunęła anteny. Na koniec zadbaj o staranność połączeń na złączach typu F i upewnij się, że w bezpośrednim sąsiedztwie anteny nie wyrosły drzewa lub inne przeszkody, które mogłyby tłumić sygnał w przyszłości.
Jak wykryć i usunąć zakłócenia sygnału miernikiem?
Diagnostyka zakłóceń zawsze zaczyna się od pomiaru podstawowych parametrów sygnału, takich jak:
- S/N,
- C/N,
- BER,
- MER.
Sprawdzonych na kilku multipleksach. To fundament każdej dokumentacji technicznej, pod warunkiem że zebrane dane odniesiemy do specyfikacji konkretnej instalacji. Kolejnym krokiem jest sprawdzenie przewodu koncentrycznego przy użyciu multimetru – szybki test ciągłości i rezystancji pozwala wykryć ukryte wady. Warto też dokładnie przejrzeć stan izolacji, oplotu oraz jakość zarobienia wtyków typu F, ponieważ to właśnie w tych miejscach najczęściej dochodzi do degradacji przesyłu.
Nie zapominaj o elementach aktywnych. Jeśli wzmacniacz lub separator napięcia nie otrzymują właściwego zasilania, stają się źródłem uciążliwych szumów, a w skrajnych przypadkach mogą ulec trwałej awarii. Gdy masz wątpliwości co do sprawności konkretnego podzespołu, najskuteczniejszą metodą jest test porównawczy – wystarczy chwilowe zastąpienie podejrzanego komponentu sprawdzonym zamiennikiem.
W sytuacji, gdy problemem są zewnętrzne zakłócenia elektromagnetyczne, niezbędny okaże się analizator widma pracujący w czasie rzeczywistym. Dzięki niemu precyzyjnie namierzysz sprzęt domowy lub obce źródła promieniowania wpływające na parametry odbioru. Pamiętaj, że nawet przy idealnym sygnale, zbyt wysoka moc bywa kłopotliwa – jeśli wykryjesz przesterowanie głowicy, zainstaluj tłumik, który ustabilizuje poziom wejściowy.
Cały proces zamyka gruntowna weryfikacja stabilności pomiarów w zmiennych warunkach pogodowych. Bieżąca naprawa wszelkich usterek, od mechanicznych uszkodzeń anteny po awarie rozgałęźników, to jedyny sposób na zapewnienie niezawodnej transmisji danych.
