Jak podłączyć taśmę LED do włącznika światła?
| Krok | Czynność | Uwagi |
|---|---|---|
| 1 | Montaż włącznika | Przed zasilaczem |
| 2 | Podłączenie zasilacza | Do prądu i włącznika (strona 230V) |
| 3 | Podłączenie taśmy LED | Wyjście zasilacza do taśmy (12V), zachować polaryzację |
| 4 | Zakończenie montażu | Przyklejenie taśmy do czystego podłoża, izolacja połączeń |
| 5 | Testowanie instalacji | Włączenie bezpiecznika i sprawdzenie działania włącznikiem |
Prawidłowy montaż zestawu oświetleniowego wymaga zaprojektowania obwodu, w którym zasilacz 230V/12V będzie zasilał taśmę dopiero po przejściu przez włącznik światła. Kluczowe jest, aby:
- brązowy lub czarny przewód fazowy (L) najpierw trafił do łącznika,
- a stamtąd przekazał prąd do wejścia AC zasilacza,
- niebieski przewód neutralny (N) oraz żółto-zielony przewód ochronny (PE) muszą zostać poprowadzone bezpośrednio do urządzenia, omijając włącznik.
Zanim przystąpisz do działań, pamiętaj o bezwzględnym odłączeniu napięcia w rozdzielnicy, co zapewni bezpieczeństwo pracy. W puszce podtynkowej wykorzystaj solidne złączki, dbając o uporządkowane ułożenie kabli w kanałach instalacyjnych – zapobiegnie to ewentualnym zwarciom i uprości późniejszą wymianę komponentów.
Po stronie wyjściowej (DC 12V) połącz zasilacz z taśmą LED, zwracając szczególną uwagę na polaryzację: plus łączymy z plusem, a minus z minusem. Dokonując wyboru zasilacza, zadbaj o co najmniej 20-procentowy zapas mocy względem całkowitego poboru prądu taśmy, co wydłuży żywotność układu. Jeśli planujesz rozbudowę systemu o nowoczesne funkcje, rozważ inteligentne włączniki. Pozwalają one na zdalne sterowanie oświetleniem bez konieczności kosztownej przebudowy instalacji elektrycznej.
Który zasilacz wybrać do taśmy LED?
Wybór właściwego zasilacza do oświetlenia LED to fundament sprawnej instalacji. Przede wszystkim warto upewnić się, że napięcie wyjściowe jednostki – najczęściej spotykamy standardy 12V lub 24V – idealnie odpowiada wymaganiom użytej taśmy. Nie zapominaj też o mocy: powinna ona przewyższać projektowe zapotrzebowanie oświetlenia o około 20 procent. Takie podejście daje niezbędny margines bezpieczeństwa, co oznacza, że dla taśmy pobierającej 60W, optymalnym rozwiązaniem będzie zasilacz o mocy 72W lub wyższej.
Niezwykle istotne są systemowe zabezpieczenia, takie jak:
- ochrona przeciwprzepięciowa,
- przeciążeniowa,
- zwarciowa,
które znacząco wydłużają życie całego układu. Jeśli planujesz wykorzystać ściemniacze lub sterowniki RGB, zweryfikuj koniecznie kompatybilność sprzętu, aby uniknąć problemów z płynną regulacją. Solidny zasilacz to nie tylko większa energooszczędność, ale również gwarancja stabilnego światła, pozbawionego irytującego migotania wywołanego wahaniami napięcia.
Pamiętaj o odpowiednim montażu, szczególnie w kwestii dostępu do świeżego powietrza. Zamknięte, ciasne wnęki to prosta droga do przegrzewania, dlatego warto inwestować w urządzenia o wysokiej kulturze pracy. Na koniec dodam, że przy rozbudowanych, długich sekcjach taśmy musisz również brać pod uwagę spadki napięcia, które potrafią negatywnie wpłynąć na równomierność i intensywność generowanych efektów świetlnych.
Zasilacz: przed czy za włącznikiem?
Włącznik światła warto zawsze instalować przed zasilaczem, konkretnie na przewodzie fazowym sieci 230V. Taka konfiguracja gwarantuje optymalną ścieżkę prądu:
- od zasilania,
- przez wyłącznik,
- transformator,
- aż do samej taśmy LED.
Kiedy zasilacz pozostaje odcięty od prądu w czasie spoczynku, nie tylko zużywa mniej energii, ale też rzadziej ulega awariom, co zdecydowanie przedłuża jego żywotność. To rozwiązanie jest nie tylko zgodne z najlepszymi standardami elektrycznymi, ale również wyraźnie podnosi poziom bezpieczeństwa oraz ułatwia ewentualne prace serwisowe.
Jeśli planujesz montaż inteligentnych sterowników wymagających stałego zasilania wewnętrznego modułu, konieczne może być zastosowanie nieco innej topologii. Pamiętaj jednak, że obwód niskonapięciowy biegnący za zasilaczem nigdy nie może mieć kontaktu z przewodem fazowym 230V. Zawsze zwracaj szczególną uwagę na polaryzację i specyficzne wymagania sprzętu, zwłaszcza gdy dany model smart wymaga podpięcia przewodu neutralnego.
Staranny montaż to nie tylko gwarancja stabilnego działania oświetlenia, ale przede wszystkim skuteczna ochrona całej instalacji przed przypadkowymi uszkodzeniami.
Jakie przewody i jaka polaryzacja są potrzebne?
W każdej instalacji elektrycznej kluczowe jest dobranie przewodów o właściwym przekroju, które bez problemu poradzą sobie z planowanym obciążeniem i spełnią aktualne normy bezpieczeństwa. W obwodach 230V standardem jest użycie żyły fazowej w kolorze brązowym lub czarnym, neutralnej niebieskiej oraz ochronnej żółto-zielonej, którą bezwzględnie trzeba wpiąć do zacisku uziemiającego zasilacza.
Przechodząc do niskonapięciowych układów DC, potrzebujesz dwóch przewodów, ale tutaj największą rolę odgrywa polaryzacja. Pamiętaj, aby plus z zasilacza trafił na plus taśmy, a minus na minus – pomyłka może trwale uszkodzić delikatne diody. Przy dłuższych instalacjach wybierz nieco grubsze kable, co pozwoli uniknąć spadków napięcia wpływających na nierówne świecenie oświetlenia.
Aby zapewnić przewodom trwałość, prowadź je w listwach przypodłogowych lub peszlach, które doskonale chronią izolację przed uszkodzeniami fizycznymi. W puszkach podtynkowych warto uporządkować okablowanie za pomocą specjalnych rurek. Każde łączenie zabezpiecz profesjonalnymi złączkami dedykowanymi do taśm LED lub dokładnie zalutuj, dbając o staranną izolację styków, aby wykluczyć ryzyko zwarcia. Dobrym nawykiem ułatwiającym przyszły serwis jest trwałe oznaczenie każdej żyły.
Czy inteligentny włącznik nadaje się do taśmy LED?
Wybierając inteligentny sterownik do oświetlenia LED, zacznij od sprawdzenia kompatybilności urządzenia z Twoją instalacją. Pamiętaj, że większość modeli dotykowych czy modułów radiowych potrzebuje do poprawnego działania stałego dopływu prądu, czyli obecności przewodu neutralnego N. Jeśli nie chcesz kuć ścian, świetnym rozwiązaniem będzie włącznik radiowy montowany bezpośrednio przy zasilaczu – to znacznie upraszcza modernizację oświetlenia.
Przy bardziej zaawansowanych taśmach RGB lub wariantach adresowalnych, kluczowe jest, aby inteligentny moduł sterował kontrolerem barw, zamiast łączyć się bezpośrednio z taśmą. Sam kontroler najlepiej umieścić w obiegu pomiędzy zasilaczem a źródłem światła.
Jeśli projektujesz system z czujnikiem ruchu lub ściemniaczem, zweryfikuj koniecznie, czy napięcie spoczynkowe nie wywoła irytującego migotania diod po wyłączeniu. Zastosowanie zasilacza wspierającego standardy PWM lub 0–10V zazwyczaj rozwiązuje ten problem, gwarantując płynne i stabilne działanie.
Przed finalnym zakupem upewnij się, że wybrany produkt pozwala na skuteczne odcięcie obwodu 230V na wejściu zasilacza i spełnia aktualne wymogi bezpieczeństwa, w tym obecność zabezpieczeń RCD. Planujesz sterować kilkoma strefami oświetlenia z jednego, podwójnego włącznika? Pamiętaj, że każda sekcja musi posiadać niezależną ścieżkę sterującą – tylko tak zyskasz pełną kontrolę i odpowiednią synchronizację wszystkich elementów systemu.
Jak zapewnić bezpieczeństwo instalacji LED?
Prawidłowy montaż taśm LED wymaga rygorystycznego przestrzegania zasad bezpieczeństwa, szczególnie w zakresie:
- ochrony przeciwpożarowej,
- ochrony przeciwporażeniowej.
Kluczowy jest dobór wyłącznie atestowanych komponentów wyposażonych w fabryczne zabezpieczenia przeciwzwarciowe i przeciążeniowe. Warto również wyposażyć rozdzielnicę w wyłącznik różnicowoprądowy, który w ułamku sekundy odetnie zasilanie w momencie awarii izolacji. Prowadząc przewody wewnątrz ścian, pamiętaj o zastosowaniu peszli. Takie rozwiązanie nie tylko izoluje instalację od uszkodzeń mechanicznych, ale także gwarantuje niezbędną wymianę powietrza.
Wszelkie połączenia w puszkach podtynkowych warto wykonywać przy użyciu sprawdzonych złączek, co radykalnie zmniejsza ryzyko poluzowania styków. Jeśli decydujesz się na lutowanie, zadbaj o precyzję narzędzi oraz skuteczne zabezpieczenie każdego punktu koszulką termokurczliwą. Sama taśma LED najlepiej sprawdzi się na czystej i odtłuszczonej powierzchni, a najtrwalszym rozwiązaniem jest montaż w profilach aluminiowych. Metal pełni tu rolę radiatora, skutecznie odprowadzając ciepło i chroniąc diody przed degradacją.
Pamiętaj też, aby zasilacz umieścić w przewiewnym miejscu, z dala od wszelkich materiałów łatwopalnych. Finalny etap to dokładna kontrola wizualna – upewnij się, że polaryzacja jest poprawna, a wszystkie punkty mocowania stabilne. Przed pełnym uruchomieniem przetestuj układ pod kątem niepokojących symptomów, takich jak:
- przegrzewanie się komponentów,
- specyficzny zapach,
- migotanie światła,
które mogą świadczyć o błędach montażowych. Pamiętaj, że wszelkie modyfikacje w obwodach 230V powinny zostać ostatecznie weryfikowane przez wykwalifikowanego elektryka.

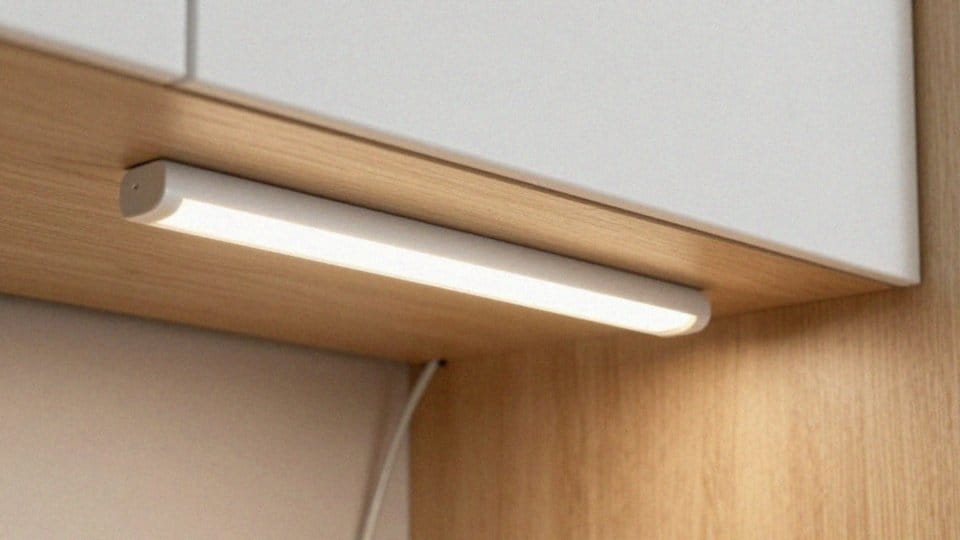

Dlaczego taśma LED miga i jak to naprawić?
Jeśli zauważysz, że Twoja taśma LED miga, najprawdopodobniej problem tkwi w zasilaczu, którego moc jest niewystarczająca. Pamiętaj o zachowaniu 20-procentowego zapasu mocy – jego brak powoduje spadki napięcia i irytujące migotanie diod. Zazwyczaj najprostszym wyjściem jest przesiadka na mocniejszy zasilacz. Przyczyna może być jednak prostsza, jak chociażby:
- źle podłączone przewody,
- poluzowane złączki.
Warto wtedy zweryfikować jakość lutów i upewnić się, że izolacja jest nienaruszona. W przypadku długich odcinków taśm często dochodzi do spadków napięcia na końcach obwodów. Rozwiążesz to, doprowadzając zasilanie w kilku punktach lub wybierając grubsze okablowanie. Czasami źródłem kłopotów są niekompatybilne ściemniacze i sterowniki. Wymiana na kontroler wspierający technologię PWM zazwyczaj skutecznie eliminuje niespójności w pracy oświetlenia. Dobrą praktyką diagnostyczną jest sprawdzenie działania krótkiego odcinka taśmy: jeśli po wykluczeniu błędów w instalacji diody wciąż mrugają, możliwe, że doszło do uszkodzenia mechanicznego lub w pobliżu wystąpiły zakłócenia elektromagnetyczne. Po każdej naprawie koniecznie przetestuj cały układ pod pełnym obciążeniem, aby mieć pewność, że wszystko działa stabilnie i energooszczędnie.
