Jak podłączyć LED w aucie? Praktyczny poradnik montażu

Jak podłączyć taśmy LED w aucie?

Przygodę z montażem oświetlenia zacznij od dokładnego odtłuszczenia podłoża. To prosty, lecz kluczowy krok, który gwarantuje, że taśmy LED będą trzymać się powierzchni przez lata. Pamiętaj, że wewnątrz samochodu wystarczą standardowe taśmy, jednak w przypadku neonów montowanych na zewnątrz, niezbędna jest wysoka szczelność klasy IP67 lub IP68.

Stabilny układ zasilany napięciem 12V to podstawa. Przewód dodatni przepuść przez bezpiecznik zamontowany jak najbliżej źródła prądu, natomiast masę przykręć bezpośrednio do metalowej części karoserii. Jeśli planujesz instalację systemu RGB sterowanego smartfonem, pamiętaj o wpięciu modułu Bluetooth lub sterownika IR w obwód przed lampami.

Do łączenia przewodów najlepiej sprawdzają się:

• lutowanie,
• szybkozłączki typu WAGO 211,
• które koniecznie trzeba zaizolować koszulkami termokurczliwymi.

Chcąc zintegrować nowe oświetlenie z fabrycznym, wykorzystaj przekaźnik. Odciąży on oryginalne przełączniki i zapobiegnie nieprzyjemnym spadkom napięcia. Przewody prowadź starannie pod plastikowymi osłonami, zachowując bezpieczny odstęp od ruchomych części mechanicznych oraz ostrych krawędzi blach.

Po wszystkim obowiązkowo sprawdź miernikiem ciągłość obwodu i upewnij się, że prąd płynie tam, gdzie powinien. Jeśli jednak czujesz, że elektryka to dla Ciebie zbyt duże wyzwanie, lepiej powierz montaż fachowcom i zawsze trzymaj się zaleceń producenta danego zestawu.

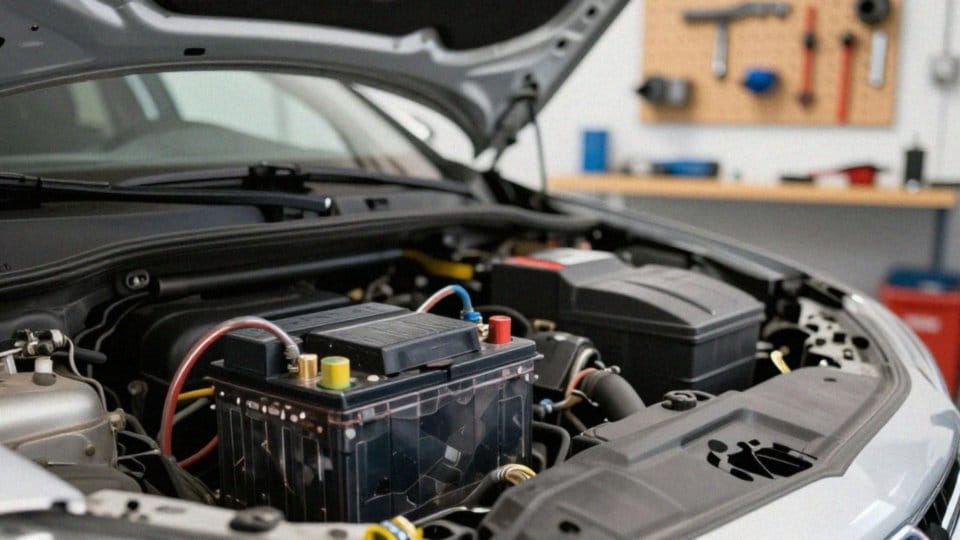

Skąd wziąć zasilanie dla taśm LED w aucie?

Zasilanie taśm LED w samochodzie najczęściej realizuje się poprzez podpięcie do akumulatora lub skrzynki bezpieczników. Pamiętaj jednak, że podczas pracy silnika napięcie w instalacji potrafi skoczyć do blisko 14,6 V, co dla delikatnych diod bywa zabójcze. Warto więc zainwestować w stabilizator napięcia lub przetwornicę DC-DC, aby uniknąć przykrych niespodzianek.

Główne źródła prądu, z których możesz skorzystać, to:

• Akumulator – musisz zadbać o własne bezpieczeństwo, instalując bezpiecznik na przewodzie plusowym, najlepiej tuż przy samym zacisku,
• Gniazdo zapalniczki – idealne rozwiązanie do mniej inwazyjnych, tymczasowych projektów. Pamiętaj jednak o pilnowaniu maksymalnego obciążenia, by nie spalić bezpiecznika fabrycznego,
• Skrzynka bezpiecznikowa – to najbardziej profesjonalne podejście. Wykorzystaj tzw. by-pass, czyli sprytny adapter typu „add-a-circuit”, aby bezpiecznie wyprowadzić dedykowany obwód,
• Fabryczne oświetlenie – jeśli chcesz wykorzystać sygnał z lampki sufitowej lub drzwi, najlepiej użyć przekaźnika. Dzięki niemu nie obciążysz oryginalnej instalacji.

W nowoczesnych autach wyposażonych w magistralę CAN-bus sprawa jest nieco bardziej skomplikowana. Wymagane są wówczas specjalne sterowniki, aby system diagnostyczny samochodu nie zgłaszał błędów przepalonych żarówek. Niezależnie od wybranej metody, przewód masy musi trafić na solidny, oczyszczony punkt metalowej karoserii. Zadbaj też o odpowiedni przekrój przewodów przy dłuższych trasach, bo zbyt cienkie kable spowodują spadek napięcia, co osłabi jasność świecenia LED-ów. Przed finalnym montażem zawsze warto sięgnąć po miernik uniwersalny i sprawdzić stabilność zasilania przy włączonym silniku.

Jak dobrać bezpiecznik i przekrój przewodów do taśm LED?

Punktem wyjścia do obliczeń jest prąd znamionowy taśmy LED. Całkowitą moc obliczysz, mnożąc moc jednostkową taśmy przez jej łączną długość. Otrzymany wynik wystarczy podzielić przez 14,6 V, aby poznać natężenie prądu. Dobierając bezpiecznik, uwzględnij margines bezpieczeństwa rzędu 125–150% w stosunku do obciążenia roboczego. Taka rezerwa chroni instalację przed awarią, eliminując ryzyko nieuzasadnionego przerywania obwodu.

Element ten najlepiej zamontować jak najbliżej bieguna dodatniego akumulatora. W przypadku krótkich tras o niewielkim poborze energii wystarczą przewody o przekroju 0,5–1,0 mm². Jeśli jednak planujesz dłuższą instalację pod większe obciążenie, postaw na kable o przekroju od 1,5 do 4 mm². Dzięki temu ograniczysz spadek napięcia do bezpiecznego poziomu 3–5%.

Przy systemach o dużej mocy warto sięgnąć po przekaźnik, co pozwoli oddzielić obwody zasilania od sterujących. Podczas montażu postaw na sprawdzone rozwiązania:

• szybkozłączki WAGO 211,
• staranne lutowanie zabezpieczone koszulką termokurczliwą.

Pamiętaj, aby przewody poprowadzić z dala od ostrych krawędzi blach, a w miejscach przejść zastosować dodatkową izolację ochronną. Całość prac zweryfikuj przy pomocy miernika elektrycznego, sprawdzając, czy diody świecą stabilnie nawet przy pracującym silniku i zmiennym zasilaniu 12V.

Jakie sterowniki i rezystory stosować do taśm LED?

Dobór odpowiedniego sterownika LED to kwestia dopasowania urządzenia do typu modułów. Jeśli korzystasz ze zwykłych, jednobarwnych taśm, wystarczą podstawowe włączniki lub proste ściemniacze działające w technologii PWM, które bez problemu pozwolą na regulację jasności. Zupełnie inaczej wygląda to w przypadku pasków RGB, gdzie wymagane są dedykowane kontrolery wspierające komunikację przez:

• Bluetooth,
• podczerwień,
• magistralę CAN-bus.

Nowoczesne systemy pozwalają na efektowną synchronizację zmian barw z rytmem muzyki, co tworzy w pojeździe niepowtarzalny klimat. Pamiętaj jednak, by wybierać wyłącznie elementy z certyfikatami CE, co gwarantuje pełną kompatybilność z instalacją elektryczną samochodu. Większość dostępnych na rynku taśm posiada wbudowane rezystory, więc są one przystosowane do bezpiecznej pracy pod napięciem 12V. Dodatkowe ograniczanie prądu okazuje się niezbędne dopiero wtedy, gdy budujesz oświetlenie na bazie pojedynczych diod bez żadnych fabrycznych zabezpieczeń. W takich sytuacjach musisz samodzielnie obliczyć odpowiednią wartość opornika, korzystając z prawa Ohma i biorąc pod uwagę zarówno spadek napięcia, jak i natężenie prądu roboczego.

Aby zapewnić oświetleniu maksymalną żywotność, zwłaszcza w modelach sterowanych napięciowo, warto zainwestować w stabilizator napięcia, który skutecznie chroni układ przed groźnymi skokami energii w instalacji aut. Dla zaawansowanych systemów bazujących na adresowalnych paskach typu ARGB, kluczowe jest wybranie kontrolera w pełni zgodnego z protokołem komunikacyjnym danej taśmy. Jeśli planujesz zintegrować oświetlenie z fabrycznymi lampkami lub czujnikami otwarcia drzwi, zastosuj:

• przekaźnik,
• optoizolację.

Takie rozwiązanie skutecznie rozdziela obwody, co pozwala wyeliminować ryzyko wystąpienia uciążliwych zakłóceń elektromagnetycznych oraz uniknąć błędów zgłaszanych przez komputer pokładowy samochodu.

Jak podłączyć taśmę do krańcówki drzwiowej bez zakłóceń?

Podłączając taśmę LED pod drzwiową krańcówkę, musisz pamiętać, że współczesne auta często korzystają z modułów komfortu. Wpięcie się bezpośrednio w przewód sygnałowy zazwyczaj kończy się problemem: diody nie gasną w pełni po zamknięciu drzwi, co wynika z obecności prądów pełzających lub diagnostyki magistrali CAN-bus. Najpewniejszym sposobem na uniknięcie tych zakłóceń jest montaż przekaźnika samochodowego. W tym układzie cewka sterowana jest masą z krańcówki, natomiast zasilanie samej taśmy pobierasz bezpośrednio ze skrzynki bezpieczników lub akumulatora. Dzięki takiej izolacji, delikatna elektronika pojazdu pozostaje całkowicie odseparowana od Twojego oświetlenia.

Jeśli zauważysz, że diody nadal lekko żarzą po zamknięciu drzwi, istnieje kilka sprawdzonych sposobów na wyeliminowanie tego efektu:

• wpięcie w obwód sterujący żarówki W5W, która dociągnie potencjał do masy i „skonsumuje” zbędne prądy podtrzymujące,
• zastosowanie specjalnego rezystora CAN-bus, przejmującego na siebie nadmiarowy sygnał diagnostyczny,
• wykorzystanie optoizolatora, który pozwala sterować taśmą, nie obciążając przy tym linii sygnałowej.

Pamiętaj o zadbaniu o dobry punkt masowy – upewnij się, że miejsce styku jest oczyszczone z lakieru. Każdy przewód plusowy powinien być też zabezpieczony odpowiednim bezpiecznikiem. Ze względu na czułość systemów autodiagnostycznych w nowoczesnych samochodach, jeśli nie masz doświadczenia w modyfikacjach instalacji, lepiej skonsultuj swoje plany z fachowcem. Pozwoli Ci to uniknąć błędów w sterownikach nadwozia, które bywają kosztowne w naprawie.

Jak chronić taśmy LED przed skokami napięcia?

Podczas pracy silnika napięcie w samochodowej instalacji może wzrastać nawet do 14,6 V. Aby chronić diody przed przegrzewaniem i znacząco wydłużyć ich żywotność, warto zainwestować w stabilizator napięcia, który utrzyma stały poziom 12 V. Bardziej rozbudowane systemy lepiej obsłużą przetwornice DC-DC zintegrowane z filtrem – gwarantują one stabilny prąd bez względu na nagłe skoki napięcia.

Skutecznym sposobem na eliminację szybkich szpilek napięciowych jest:

• wpięcie diod transil oraz kondensatorów filtrujących równolegle do zasilania sterownika RGB,
• użycie tłumików LC w środowiskach o dużym natężeniu zakłóceń elektromagnetycznych.

Jeśli planujesz zasilanie wielu punktów świetlnych, sięgnij po zasilacz LED z wbudowaną ochroną przeciwprzepięciową, a każdy obwód koniecznie zabezpiecz bezpiecznikiem o właściwym amperażu. Ten ostatni umieść możliwie najbliżej źródła zasilania, aby skutecznie odciąć dopływ energii w razie zwarcia. W systemach stacjonarnych warto dodatkowo rozważyć użycie warystorów MOV.

Po zakończeniu prac montażowych nie zapomnij o testach. Sprawdź, czy oświetlenie zachowuje stabilność przy:

• rozruchu silnika,
• pracy innych akcesoriów,
• intensywnym ładowaniu akumulatora.

Pamiętaj też o doborze przewodów o odpowiednim przekroju, co pozwoli zminimalizować straty mocy. Każde połączenie zabezpiecz przed drganiami i wilgocią, a cały proces wykonuj skrupulatnie według zaleceń producenta i z użyciem certyfikowanych komponentów.

Jakie przepisy regulują montaż dodatkowych LED w aucie?

Legalność modyfikacji oświetlenia w samochodzie wynika bezpośrednio z przepisów unijnych oraz krajowych, które precyzyjnie definiują wymogi homologacyjne dla każdego podzespołu montowanego w aucie. Każdy element zewnętrzny musi posiadać odpowiednie atesty potwierdzające, że spełnia surowe normy bezpieczeństwa.

Stosowanie zamienników LED zamiast fabrycznych żarówek w światłach drogowych, pozycyjnych czy przeciwmgłowych bez stosownych certyfikatów jest niedozwolone na drogach publicznych. Takie przeróbki mogą skończyć się nie tylko mandatem, ale również odrzuceniem wniosku podczas obowiązkowego badania technicznego. Co więcej, jeśli Twoje lampy oślepiają innych kierowców lub nie spełniają wymogów technicznych, policjant podczas kontroli ma prawo zatrzymać dowód rejestracyjny pojazdu.

Zupełnie inaczej sprawa wygląda w przypadku oświetlenia wnętrza, gdzie przepisy są znacznie bardziej liberalne. Mimo większej swobody, wciąż należy dbać o bezpieczeństwo elektryczne, wybierając wyłącznie podzespoły z atestem CE. Kluczowe jest, aby nowa instalacja nie zakłócała pracy magistrali CAN-bus oraz nie kolidowała z fabrycznymi systemami bezpieczeństwa.

Jeśli planujesz tuning świetlny, trzymaj się sprawdzonych rozwiązań posiadających certyfikat homologacji. Przed przystąpieniem do jakichkolwiek prac warto przejrzeć aktualny kodeks drogowy, by uniknąć niepotrzebnych problemów z prawem. Wszelkie ingerencje w instalację mające wpływ na widoczność auta na drodze najlepiej zlecić profesjonalnemu serwisowi.
