Jak podłączyć światła do jazdy dziennej? Schemat i praktyczne porady

Jak działają światła jazdy dziennej?

Światła do jazdy dziennej aktywują się samoczynnie w momencie rozruchu silnika lub włączenia zapłonu. Dzięki wydajnej technologii LED emitują one wyraźne, białe światło, co znacząco poprawia widoczność auta na drodze w słoneczne dni.

Współczesne rozwiązania wyposaża się w specjalne moduły sterujące, które dbają o stabilny przepływ prądu i zabezpieczają całą instalację elektryczną przed przeciążeniem. W autach z bardziej rozbudowaną elektroniką typu CANBUS, instalacja nowoczesnych diod często wiąże się z koniecznością dołożenia specjalnego dekodera lub rezystora. Elementy te skutecznie eliminują migotanie świateł oraz zapobiegają uciążliwym komunikatom o rzekomych awariach, które mógłby wyświetlać komputer pokładowy.

Pamiętaj, że każdy zestaw musi posiadać właściwą homologację – szukaj na kloszu symbolu E oraz wyraźnego oznaczenia RL. Przestrzeganie tych wymogów to nie tylko gwarancja niezawodności oświetlenia, ale przede wszystkim sposób na uniknięcie nieprzyjemności podczas policyjnej kontroli.

Jak wygląda schemat podłączenia z przekaźnikiem samochodowym?

W typowej instalacji do sterowania światłami wykorzystuje się przekaźnik cztero- lub pięciostykowy, który przejmuje rolę automatycznego przełącznika. Zasilanie doprowadzisz czerwonym przewodem łączącym urządzenie bezpośrednio z akumulatorem, pamiętając o szeregowym wpięciu bezpiecznika – to kluczowe dla ochrony całego układu. Czarny kabel wystarczy przykręcić do solidnego punktu masy na nadwoziu.

Impuls sterujący odpowiadający za aktywację systemu przekazuje białym przewodem, który najlepiej podłączyć pod obwód zasilany dopiero po przekręceniu stacyjki. Z kolei żółty przewód wpina się w instalację świateł pozycyjnych lub mijania; to dzięki niemu dzienne oświetlenie automatycznie zgaśnie w momencie uruchomienia głównych reflektorów.

Zastosowanie gotowego przekaźnika typu automat znacznie ułatwia montaż i gwarantuje poprawną logikę działania. Pamiętaj jednak, by dobrać odpowiedni przekrój przewodów i zadbać o szczelną izolację każdego połączenia – panujące pod maską warunki bywają bezlitosne dla amatorskich przeróbek. Jeśli trzymasz się schematu i pamiętasz o właściwej polaryzacji, instalacja nie tylko posłuży przez lata, ale też nie wywoła błędów w pracy komputera pokładowego.

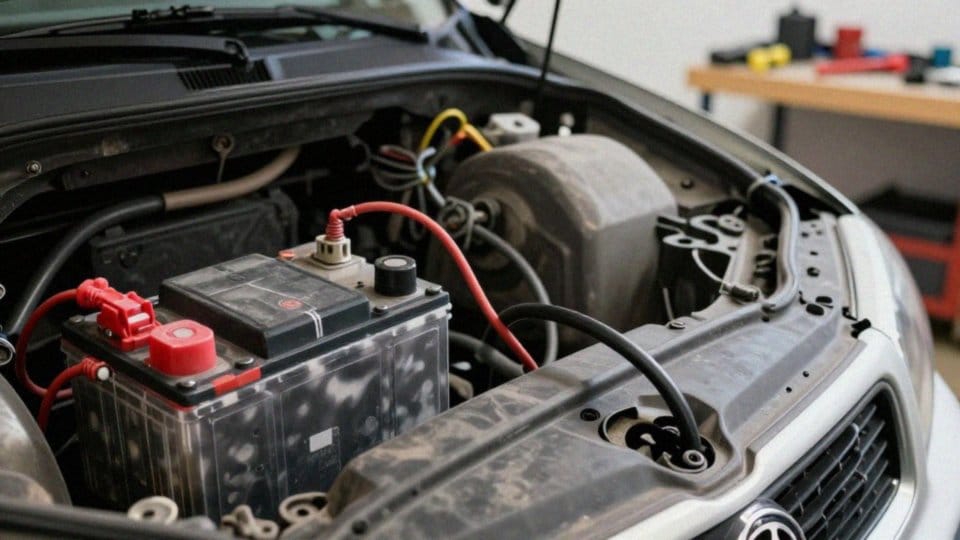

Jak podłączyć zasilanie i masę lamp?

Zasilanie 12V najlepiej doprowadzić bezpośrednio z akumulatora lub wykorzystując skrzynkę bezpieczników. Pamiętaj, aby czerwony przewód zabezpieczyć bezpiecznikiem o wartości od 5 do 15 A, dobierając go do rzeczywistego poboru prądu zestawu LED. Jeśli planujesz podpięcie pod gniazdo zapalniczki, upewnij się, że prąd płynie w nim tylko po przekręceniu kluczyka w stacyjce.

Czarny przewód masowy przykręć do metalowej części karoserii. Kluczowe jest, aby wcześniej usunąć lakier z punktu styku, co zagwarantuje dobrą przewodność. Najbezpieczniej jest wykorzystać gotowe, fabryczne punkty masowe, które zapewniają stabilne działanie całej elektroniki.

Jak podłączyć światła DRL? Przewodnik krok po kroku

Przed ostatecznym zabezpieczeniem całości, koniecznie sprawdź napięcie multimetrem. Na koniec zadbaj o staranną izolację – najlepiej sprawdzą się tutaj koszulki termokurczliwe lub solidna taśma. Całą instalację warto ustabilizować uchwytami montażowymi. Dzięki temu ochronisz przewody przed przetarciem o ostre krawędzie blachy i niepożądanymi drganiami generowanymi przez pracujący silnik.

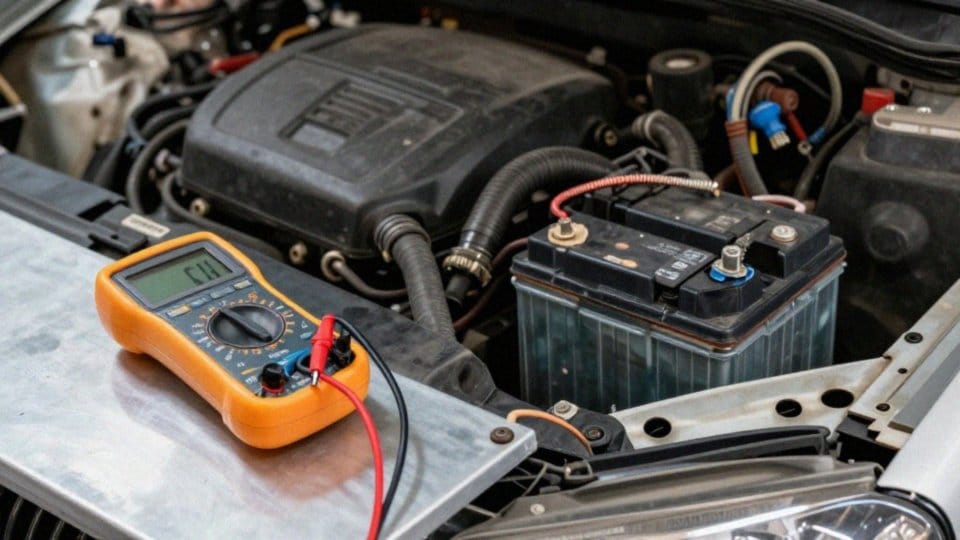

Jak podłączyć światła dzienne do stacyjki?

Prawidłowe wpięcie układu pod stacyjkę sprawia, że światła do jazdy dziennej włączają się samoczynnie już w chwili przekręcenia kluczyka. Najlepiej wytypować do tego przewód, w którym napięcie +12V pojawia się wyłącznie po uruchomieniu zapłonu. Jeśli korzystasz z zasilania zapalniczki, upewnij się wcześniej, czy prąd faktycznie odcina się po wyjęciu kluczyka.

Inną sprawdzoną metodą jest podpięcie białego przewodu sterującego pod bezpiecznik typu IGN lub ACC w głównej skrzynce. Przy tej czynności warto posłużyć się próbnikiem napięcia, sprawdzając stan obwodu przy wyłączonym i włączonym zapłonie. Bezwzględnie unikaj obwodów zasilanych na stałe bezpośrednio z akumulatora, gdyż grozi to niepotrzebnym poborem prądu i w efekcie całkowitym rozładowaniem baterii.

W profesjonalnych modułach biały przewód odpowiada za wzbudzenie cewki przekaźnika, co z kolei domyka obwód zasilający lampy. Pamiętaj, że każdy element instalacji umieszczony pod maską wymaga solidnego zabezpieczenia przed wilgocią oraz wibracjami. Tylko taka staranność gwarantuje bezawaryjną pracę świateł przez cały okres eksploatacji auta.

Jak podłączyć światła dzienne LED z dekoderem CANBUS?

W autach wyposażonych w szynę CANBUS montaż oświetlenia LED wiąże się zazwyczaj z koniecznością użycia:

• dekodera lub rezystora,
• modułu sterującego wpiętego bezpośrednio w obwód zasilający lub umieszczonego tuż przy lampie,
• sprawdzenia polaryzacji wskazanej przez producenta,
• szczelnego zaizolowania przewodów przed zamknięciem obudowy,
• poprawnej komunikacji elektroniki z instalacją pojazdu.

Jeśli Twoje światła do jazdy dziennej współdziałają z kierunkowskazami, koniecznie wybierz dekoder przystosowany do obsługi równoległych sygnałów – zapobiegnie to problemom z przerywaczami. W sytuacjach, gdy standardowe rozwiązanie nie wycisza komunikatów o błędach, sięgnij po dodatkowy rezystor, który podniesie pobór mocy do pożądanych przez system wartości. Na koniec zweryfikuj poprawność całego układu za pomocą testera napięcia i skanera OBD, co pozwoli wykluczyć ewentualne zapisane usterki w pamięci komputera. Upewnij się również, że światła dzienne gasną automatycznie w momencie uruchomienia świateł mijania lub pozycyjnych. Całość połączeń warto zabezpieczyć fabrycznymi uchwytami, co skutecznie uchroni kable przed przetarciami wywoływanymi przez wibracje silnika.

Jak wyłączyć światła dzienne przy włączonych postojowych?

Automatyczne wygaszanie świateł do jazdy dziennej (DRL) po aktywacji oświetlenia pozycyjnego lub mijania można uzyskać na dwa sposoby:

• za pomocą klasycznego przekaźnika,
• za pomocą dedykowanego modułu sterującego.

Jeśli decydujesz się na przekaźnik, żółty przewód sterujący wymaga podłączenia do zasilania świateł postojowych. W momencie pojawienia się tam napięcia 12V, obwód świateł dziennych zostanie automatycznie przerwany. Zanim dokonasz finalnego wpięcia, warto użyć miernika napięcia, aby bezbłędnie zlokalizować odpowiedni kabel w wiązce reflektora.

Alternatywnym rozwiązaniem jest wykorzystanie gotowego modułu. Wystarczy wówczas odnaleźć wejście opisane jako „parking” lub „position” i wpiąć w nie sygnał sterujący. Poprawnie wykonana instalacja gwarantuje, że światła dzienne zgasną w ułamku sekundy po przekręceniu przełącznika na światła pozycyjne lub mijania, podczas gdy kierunkowskazy będą funkcjonować całkowicie niezależnie.

Na koniec zabezpiecz starannie każde połączenie, najlepiej za pomocą dobrej izolacji, co ochroni styki przed niszczącym wpływem wilgoci. Po zakończeniu prac upewnij się jeszcze raz, czy w trybie nocnym światła DRL pozostają wyłączone – to wymóg kluczowy dla zgodności z przepisami ruchu drogowego.

Jak testować i zabezpieczyć połączenia elektryczne?

Zanim na dobre zamontujesz całą instalację, przeprowadź próbne podłączenie. Sprawdź, czy układ działa poprawnie przy różnych ustawieniach stacyjki oraz po odpaleniu silnika. Użyj testera napięcia, aby zweryfikować obecność prądu 12V, ciągłość obwodu oraz właściwą polaryzację. Precyzja na tym etapie pozwoli uniknąć awarii alternatora czy irytującego migotania świateł w przyszłości.

Do trwałego połączenia przewodów najlepiej sprawdzi się:

• lutowanie,
• wysokiej jakości konektory.

Pamiętaj o starannej izolacji każdego punktu styku za pomocą:

• rurek termokurczliwych,
• dedykowanej taśmy.

Koniecznie wstaw też bezpiecznik w linii zasilania, który zabezpieczy twój układ przed skutkami zwarcia. Aby przewody nie uległy przetarciu o ostre elementy nadwozia, co jest częstą przyczyną awarii, używaj uchwytów montażowych podczas ich prowadzenia. Do skręcania całości w zupełności wystarczą standardowe klucze i śrubokręty.

Jeśli po uruchomieniu wystąpią błędy komputera czy problemy ze świeceniem, najpierw sprawdź:

• punkt masy,
• stan kabli,
• parametry przekaźnika.

Dopiero gdy zyskasz pewność, że system zachowuje się stabilnie w każdych warunkach, możesz przystąpić do ostatecznego zabezpieczenia i zamocowania instalacji.

Jakie przepisy regulują montaż i homologację świateł jazdy dziennej?

Montaż świateł do jazdy dziennej wymaga przestrzegania rygorystycznych wymogów technicznych i homologacyjnych. Kluczowe jest, aby każda lampa posiadała na kloszu oznaczenie RL oraz symbol E, które stanowią bezpośrednie potwierdzenie dopuszczenia produktu do użytku na terenie Unii Europejskiej. Ignorowanie tych norm to ryzyko otrzymania mandatu, a nawet nakazu demontażu oświetlenia podczas rutynowej kontroli policji.

Istnieją bardzo precyzyjne wytyczne dotyczące rozmieszczenia świateł na nadwoziu:

• dolna krawędź lampy musi znajdować się co najmniej 250 mm nad nawierzchnią,
• górna nie powinna przekraczać wysokości 1500 mm,
• między samymi źródłami światła trzeba zachować odstęp minimum 600 mm,
• należy dbać o idealną symetrię względem osi auta.

Bardzo ważne jest też ustawienie kąta padania wiązki, aby nie oślepiać prowadzących pojazdy jadące z przeciwka. Pamiętaj, że szczegółowe reguły mogą ewoluować wraz ze zmianą modelu czy rocznika samochodu. W konstrukcjach o ograniczonym miejscu na przednim pasie, jak choćby w przypadku Audi A4 B6, montaż bywa szczególnie wymagający. Dlatego tak istotne jest korzystanie z profesjonalnych instrukcji producenta oraz weryfikacja aktualnych przepisów drogowych.

Stosowanie wyłącznie atestowanych podzespołów i ścisłe trzymanie się wytycznych to jedyny sposób, by uniknąć problemów prawnych oraz awarii układu elektrycznego, ciesząc się pełnym bezpieczeństwem na drodze.
