Co to jest podświetlenie drzwi?
Podświetlenie drzwi to efektowny system LED, montowany bezpośrednio w tapicerce auta, który umiejętnie łączy walory estetyczne z funkcjonalnością. W zależności od preferencji, możemy postawić na:
- projektory wyświetlające logo,
- nowoczesne taśmy LED,
- dedykowane lampki.
Całość czerpie energię z instalacji 12V samochodu, choć dostępne są również rozwiązania zasilane bateryjnie. To dodatkowe źródło światła drastycznie poprawia widoczność podłoża podczas wsiadania i opuszczania pojazdu, co realnie przekłada się na wyższy poziom bezpieczeństwa. Ten rodzaj tuningu optycznego często rozszerza się o podświetlenie przestrzeni na nogi, co nie tylko zapobiega przypadkowym potknięciom, ale i chroni progi przed niechcianymi zarysowaniami.
Praktyczny układ sterowania, oparty na przekaźnikach lub fabrycznym module komfortu, dba o to, by diody gasły automatycznie po domknięciu drzwi, co skutecznie zabezpiecza akumulator przed nieoczekiwanym rozładowaniem.
Jak podświetlenie drzwi poprawia bezpieczeństwo?
Dobre oświetlenie wokół auta to nie tylko kwestia wygody, ale przede wszystkim sposób na uniknięcie bolesnych potknięć o krawężniki czy przypadkowego wdepnięcia w kałużę, zwłaszcza na słabo oświetlonych parkingach. Sprytnym rozwiązaniem są lampki ostrzegawcze wkomponowane w tapicerkę drzwi, które od razu po ich otwarciu dają sygnał innym użytkownikom drogi – w tym rowerzystom i nadjeżdżającym kierowcom – że auto znajduje się w fazie wsiadania lub wysiadania.
Dla zachowania pełnej sprawności elektryki kluczowe jest:
- profesjonalne podłączenie masy,
- dobór odpowiedniego bezpiecznika,
- co skutecznie chroni delikatną elektronikę i moduł komfortu przed awariami.
Cały układ, zsynchronizowany z czujnikami centralnego zamka, działa bezobsługowo; światło zapala się automatycznie tylko wtedy, gdy otwierasz drzwi. Takie podejście sprawia, że każda podróż kończy się bezpiecznym wyjściem z pojazdu, co znacząco podnosi codzienny komfort korzystania z samochodu.
Jak podłączyć podświetlenie drzwi krok po kroku?
| Krok | Opis | Cel |
|---|---|---|
| Identyfikacja kabli | Użycie miernika do znalezienia odpowiednich kabli | Prawidłowe podłączenie podświetlenia |
| Podłączenie kabli | Podłączenie kabli podświetlenia do instalacji oświetlenia | Zasilenie podświetlenia |
| Montaż przekaźnika | Zastosowanie przekaźnika do sterowania podświetleniem | Zapewnienie prawidłowego działania |
| Instalacja włącznika | Włącznik reagujący na otwarcie drzwi (np. kontaktron) | Automatyczna aktywacja oświetlenia |
| Aktywacja funkcji | Zmiana bitu kodowania w module komfortu | Uruchomienie funkcji oświetlenia drzwi |
Prace montażowe zacznij od zgromadzenia kompletu części:
- projektora logo lub taśmy LED,
- przekaźnika,
- bezpiecznika,
- przewodów.
Jako główne zasilanie wybierz stabilne źródło 12V w aucie. Kluczowym etapem jest precyzyjne rozpoznanie pinów w kostce drzwi oraz górnej wiązce, przy czym koniecznie upewnij się, czy w układzie znajduje się dioda prostownicza. Przewód zasilający najlepiej pociągnąć bezpośrednio ze skrzynki bezpieczników. Pamiętaj, aby sam bezpiecznik umieścić jak najbliżej źródła energii – to najlepsza metoda ochrony przed awarią. Drugi biegun, czyli masę, przytwierdź do sprawdzonego punktu uziemienia.
Aby światło zapalało się wyłącznie po otwarciu drzwi, sygnał z kontaktronu typu NO lub krańcówki przekieruj na cewkę przekaźnika. Podczas prowadzenia przewodów przez przelotkę do wnętrza drzwi, zadbaj o ich solidne zabezpieczenie taśmą. Sam projektor zamocuj stabilnie w wyciętym miejscu w tapicerce, dbając o estetykę i trwałość montażu.
Na koniec nie zapomnij o testach: użyj miernika, aby zweryfikować ciągłość obwodu oraz poprawne napięcie w punktach styku. Sprawdź działanie podświetlenia przy każdych drzwiach z osobna, zachowując przy tym wszelkie zasady BHP, co pozwoli uniknąć zwarcia i kosztownego uszkodzenia modułu komfortu.
Jak użyć miernika do identyfikacji kabli?
Do skutecznej identyfikacji kabli niezbędny będzie multimetr ustawiony na pomiar ciągłości obwodu lub napięcia stałego. Choć w teorii można pracować pod napięciem, zawsze dla bezpieczeństwa zalecam odłączenie zasilania. Jeśli jednak musisz sprawdzić instalację w trakcie jej pracy, zachowaj najwyższą ostrożność.
Aby namierzyć masę, wystarczy zmierzyć rezystancję między danym przewodem a niepomalowanym fragmentem karoserii; wynik bliski zeru jednoznacznie potwierdza prawidłowe uziemienie. Z kolei obecność zasilania 12V w przewodach sprawdzisz przy otwartych drzwiach, porównując odczyty z zachowaniem oświetlenia wnętrza.
Warto też przetestować krańcówki oraz kontaktrony, sprawdzając ciągłość styku zarówno w stanie otwarcia, jak i zamknięcia. Aby uniknąć ryzyka uszkodzenia modułu komfortu, szukaj pinów w kostce wyłącznie w oparciu o schemat wiązki.
Zwróć też uwagę na fabryczne oświetlenie – koniecznie sprawdź, czy w lampkach znajdują się diody prostownicze wymuszające jednostronny przepływ prądu. Ich pominięcie może doprowadzić do problemów przy montażu nowych źródeł światła.
Na koniec dobra rada: zapisuj kolory przewodów, numery pinów i wyniki pomiarów. Taka prosta notatka to najlepsza polisa, która uchroni elektronikę pojazdu przed błędnym obciążeniem i zaoszczędzi Ci sporo nerwów podczas końcowego składania całości.

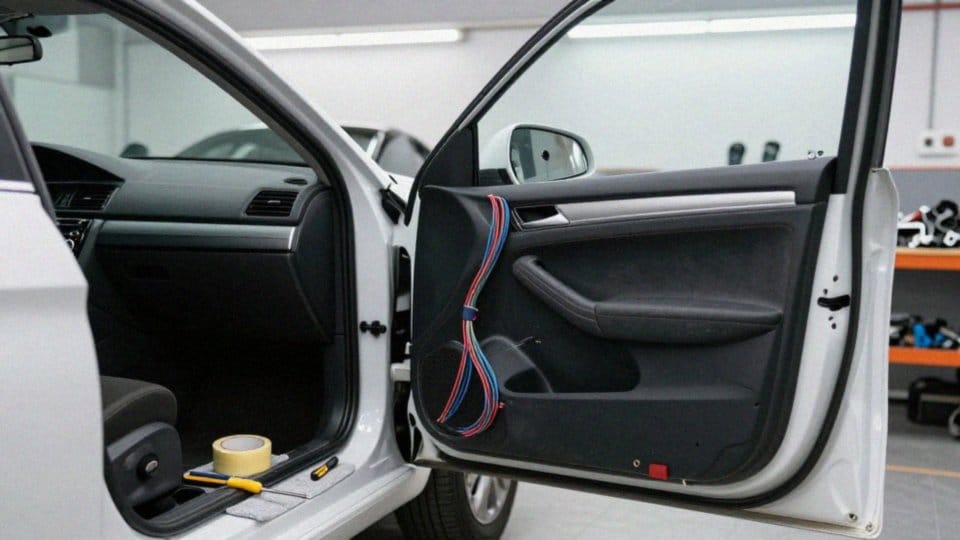

Co zrobić gdy brak okablowania w drzwiach?
Gdy w drzwiach brakuje fabrycznej instalacji, konieczne stanie się samodzielne doprowadzenie zasilania. Najpewniejszym rozwiązaniem jest poprowadzenie przewodu bezpośrednio od głównej skrzynki bezpieczników wewnątrz auta. Pamiętaj, aby przeprowadzić go przez gumową przelotkę w słupku drzwiowym, dbając o to, by wiązka nie ocierała się o pracujące zawiasy.
W przypadku montażu projektorów logo, masę możesz pobrać z karoserii wewnątrz drzwi lub bezpośrednio z głównej wiązki kabinowej. Pamiętaj jednak o zabezpieczeniu obwodu dodatkowym bezpiecznikiem blisko źródła prądu. Jeśli wolisz uniknąć ingerencji w oryginalne wtyczki, rozważ zasilanie bateryjne, choć traktuj to raczej jako rozwiązanie tymczasowe lub dedykowane systemom bezprzewodowym.
Czasem wystarczy sprawdzić, czy w fabrycznej kostce nie zostały wolne piny, które posłużą do stworzenia własnej wiązki. Konstruując sterowanie przekaźnikowe, wykorzystaj sygnał z czujnika otwarcia drzwi do załączania cewki, czerpiąc zasilanie ze stałego punktu napięcia. W niektórych modelach niezbędna okaże się aktywacja funkcji oświetlenia w module komfortu.
Zawsze dbaj o trwałość połączeń, wykorzystując lutowanie lub profesjonalne złączki zaciskane. Unikaj popularnych szybkozłączek, które z biegiem czasu śniedzieją, prowadząc do uciążliwych przerw w obwodzie i problemów z elektroniką.

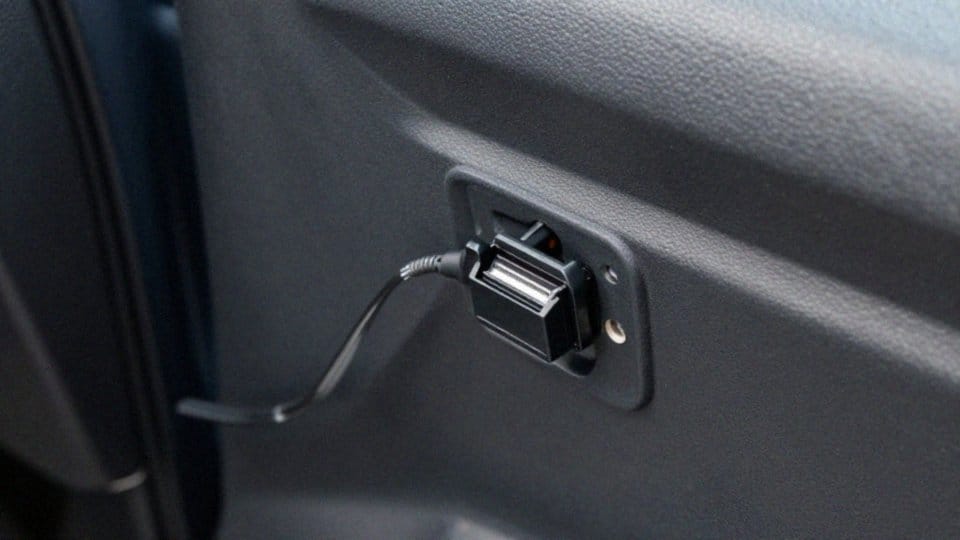

Jak podłączyć włącznik reagujący na otwarcie drzwi?
Jeśli Twój samochód nie posiada fabrycznej instalacji, sygnał otwarcia drzwi łatwo przejmiesz za pomocą:
- zewnętrznego włącznika,
- czujnika krańcowego,
- kontaktronu.
Decydując się na kontaktron typu NO, pamiętaj, aby magnes umieścić bezpośrednio na krawędzi drzwi, a sam czujnik w profilu słupka; dzięki temu styki rozewrą się automatycznie w momencie zamknięcia. Innym sprawdzonym sposobem jest wykorzystanie przewodu sygnałowego lampki wnętrza, jeśli tylko znajdziesz go w wiązce drzwi. Pamiętaj jednak, że dla poprawnego sterowania niezbędne będzie użycie przekaźnika samochodowego.
W tym układzie sygnał z kontaktronu czy krańcówki przekazywany jest na cewkę przekaźnika, której drugi styk musi mieć zapewnione połączenie z masą. Aktywacja cewki po otwarciu drzwi zamyka obwód 12V, zasilając projektory LED lub inne źródła światła. Takie podejście skutecznie odciąża fabryczne czujniki, chroniąc je przed ryzykiem przeciążenia. Dla bezpieczeństwa każdy obwód powinien posiadać własny bezpiecznik.
Przy montażu kilku projektorów możesz zdecydować się na jeden wspólny przekaźnik z rozgałęzieniem lub zainstalować niezależne moduły dla każdej pary drzwi. Zanim na stałe przymocujesz wszystkie elementy, koniecznie sprawdź działanie systemu w obu stanach drzwi. Nie zapomnij również o diodach prostowniczych, które ochronią Twoją instalację przed przepięciami oraz skutkami ewentualnej odwrotnej polaryzacji.
Jak zastosować przekaźnik przy montażu podświetlenia drzwi?
Wprowadzenie przekaźnika do układu oświetlenia drzwi to świetny sposób na poprawę bezpieczeństwa instalacji. Dzięki takiemu rozwiązaniu unikniesz nadmiernego obciążenia fabrycznej wiązki, zyskując jednocześnie pełną kontrolę nad zasilaniem. Najlepiej sprawdzi się tu klasyczny przekaźnik 12V, który gwarantuje niezawodność całej konstrukcji. Montaż warto przeprowadzić według sprawdzonego schematu:
- Styk 30 należy wpiąć do stałego zasilania 12V, pamiętając o zamontowaniu bezpiecznika możliwie blisko źródła prądu,
- Pin 87 kierujemy bezpośrednio do projektorów logo,
- Styk 85 łączymy z sygnałem pochodzącym z krańcówki lub kontaktronu,
- Ostatni pin, oznaczony jako 86, powinien trafić do punktu masy.
Gdy Twoje auto posiada moduł komfortu, koniecznie dodaj diodę prostowniczą – dzięki niej zablokujesz prąd zwrotny, który mógłby trwale uszkodzić delikatną elektronikę pojazdu. Jeśli chcesz, aby każde drzwi działały jako niezależna strefa, zamontuj osobny przekaźnik dla każdego punktu świetlnego. Pozwoli to na aktywację oświetlenia tylko przy otwarciu konkretnego skrzydła. Po zakończeniu prac koniecznie przetestuj połączenia miernikiem, by upewnić się, że cewka reaguje prawidłowo, a obwód jest zamknięty. Ostatecznie zadbaj o mocne zabezpieczenie przewodów przed przetarciami – szczególnie w miejscach, gdzie przechodzą przez uszczelki – co znacząco wydłuży żywotność oświetlenia.
Jak aktywować podświetlenie drzwi w module komfortu?
Zanim przejdziesz do montażu oświetlenia, dokładnie przeanalizuj schemat instalacji. Kluczowe jest upewnienie się, że w kostce drzwi znajdują się właściwe piny, a sygnał otwarcia bez przeszkód dociera do modułu komfortu. Gdy już potwierdzisz poprawność połączeń, podłącz interfejs diagnostyczny, np. VCDS, aby uzyskać wgląd w parametry elektroniki pojazdu.
W odpowiednim menu oprogramowania odszukaj funkcję odpowiedzialną za oświetlenie drzwi i zmień właściwy bit lub kanał. Po wprowadzeniu zmian koniecznie sprawdź, czy lampki reagują w sposób przewidziany przez inżynierów i czy moduł prawidłowo interpretuje sygnał otwarcia. Jeśli jednak sterownik nie wspiera tej opcji, rozważ montaż zewnętrznego przekaźnika z krańcówką – to bezpieczny sposób, by nie obciążać nadmiernie elektroniki samochodu.
Na koniec wykonaj testy centralnego zamka oraz czujników otwarcia, upewniając się, że w pamięci sterownika nie pojawiły się żadne błędy po edycji kodowania. Jeśli napotkasz jakiekolwiek niejasności, sięgnij po instrukcję serwisową. Znajdziesz w niej precyzyjne mapy pinów oraz zestawienie kodowań, które ułatwią Ci sprawne zakończenie prac.
