Jak włączyć doświetlanie zakrętów w Mondeo MK4?
W Fordzie Mondeo MK4 funkcja doświetlania zakrętów jest realizowana na dwa sposoby:
- poprzez ruchome soczewki w reflektorach ksenonowych,
- za pomocą dodatkowych świateł przeciwmgłowych.
Uruchomienie tej opcji wymaga ingerencji w elektronikę auta, do czego idealnie nada się popularne oprogramowanie FORScan. Wszystko zaczyna się od weryfikacji ustawień w module BCM. Możesz wprowadzić zmiany bezpośrednio w centralnej konfiguracji lub poprzez modyfikację pliku as-built. Jeśli Twój samochód posiada już fabryczne reflektory skrętne, sprawa jest prosta – system pobiera dane z czujnika położenia kierownicy, więc wystarczy odpowiednie programowanie.
Schody zaczynają się w autach pozbawionych tej funkcji w podstawowej specyfikacji. W takim przypadku nie obejdzie się bez kosztownej wymiany lamp na wersję skrętną oraz instalacji sterowników. Jeśli natomiast liczysz na doświetlanie halogenami, warto najpierw sprawdzić, czy w zderzaku ukryto odpowiednią wiązkę elektryczną. Pamiętaj, że przejście na pełne Bixenony to poważniejsza modernizacja. Aby zachować homologację, musisz wyposażyć auto w czujniki poziomowania zawieszenia oraz spryskiwacze reflektorów.
Każda taka ingerencja kończy się koniecznością profesjonalnej kalibracji, która gwarantuje właściwy zasięg światła. Na koniec sprawdź bezpieczniki w komorze silnika, zwłaszcza jeśli w trakcie pracy podłączałeś nowe moduły.
Czy aktywacja wymaga kodowania i diagnostyki?
Aby skutecznie włączyć doświetlanie zakrętów, musisz najpierw przeprowadzić diagnostykę i wprowadzić odpowiednie zmiany w ustawieniach komputera pokładowego. Cały proces koncentruje się na modyfikacji parametrów w module BCM, który odpowiada za obsługę świateł w Twoim aucie. Do tego zadania przydadzą się narzędzia takie jak FORScan lub MaxiEcu.
Kluczowym etapem jest weryfikacja sygnałów z czujnika kąta skrętu – dzięki nim upewnisz się, że sterownik poprawnie odczytuje każdy Twój ruch kierownicą. Posiadacze wersji Titanium S lub ST mogą mieć łatwiej, gdyż w ich przypadku odblokowanie funkcji często odbywa się poprzez ukryte menu serwisowe.
Pamiętaj jednak, że oprogramowanie to tylko połowa sukcesu. Jeśli Twój samochód nie posiada fabrycznego okablowania, diagnostyka natychmiast wykaże braki w instalacji, co zmusi Cię do fizycznej rozbudowy układu elektrycznego. Zanim zaczniesz jakiekolwiek ingerencje w konfigurację, zawsze wykonaj kopię zapasową ustawień modułów. To najlepszy sposób, by uniknąć błędów w działaniu systemów bezpieczeństwa.
Miej też na uwadze, że bez odpowiedniego osprzętu samo kodowanie nie wystarczy – jeśli fizyczne elementy są nieobecne, funkcja pozostanie nieaktywna.
Jak aktywować doświetlanie zakrętów programem FORScan?
Aktywację rozpoczynamy od podpięcia kompatybilnego z programem FORScan interfejsu OBD-II do gniazda diagnostycznego. Po włączeniu aplikacji zainicjuj procedurę identyfikacji sterowników, w tym:
- BCM,
- modułu oświetlenia,
- systemu ABS monitorującego kąt skrętu kierownicy.
Zanim przejdziesz do modyfikacji, koniecznie zabezpiecz oryginalne ustawienia i pliki as-built – ten krok stanowi swego rodzaju polisę ubezpieczeniową, która w razie pomyłki pozwoli błyskawicznie wrócić do fabrycznej konfiguracji. Gdy systemy są już gotowe, przejdź do sekcji ustawień modułu BCM i odszukaj opcję doświetlania zakrętów. Zmiana statusu z nieaktywnego na aktywny wymaga zapisu konfiguracji, a następnie restartu sterownika. Pamiętaj, że ograniczona wersja programu nie zawsze pozwala na pełną edycję parametrów; w takich sytuacjach niezbędne może okazać się wykupienie licencji FORScan Extended. Czasem system wymaga czegoś więcej niż tylko zmiany bitowej, na przykład:
- adaptacji kanałów IO,
- kalibracji czujnika skrętu,
- by moduł precyzyjnie reagował na ruchy kierownicą.
Po zakończeniu kodowania wyjdź z trybu diagnostycznego i przeprowadź test drogowy. Sprawdź, czy światła reagują poprawnie przy prędkościach określonych przez producenta. Gdyby na desce rozdzielczej pojawiły się niepokojące kontrolki, wystarczy wrócić do interfejsu, by odczytać i wykasować kody błędów (DTC). Jeśli w trakcie pracy napotkasz bariery komunikacyjne z konkretną wersją sterownika, warto wspomóc się alternatywnym oprogramowaniem, takim jak MaxiEcu, które również świetnie radzi sobie z diagnostyką pojazdu.

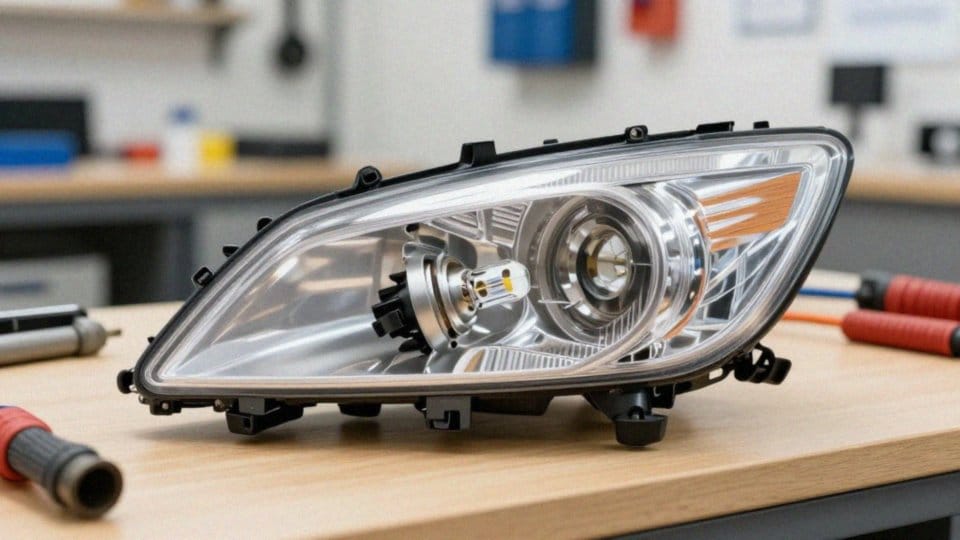

Czy doświetlanie zakrętów działa z halogenami?
Doświetlanie zakrętów za pomocą halogenów jest jak najbardziej wykonalne, choć wiele zależy od specyfiki konstrukcyjnej reflektora i samej instalacji elektrycznej auta. W autach z fabrycznym rozwiązaniem, wyposażonych w dedykowany moduł z żarówką H1 wewnątrz lampy głównej, system aktywuje się w oparciu o odczyt z czujnika kąta skrętu. Inaczej sprawa wygląda w przypadku soczewek skrętnych, gdzie żarówka H7 generuje główny snop światła, a dodatkowa H1 pełni funkcję pomocniczą.
Obie metody sprawdzają się świetnie, o ile sterownik posiada właściwy soft. Wyzwania zaczynają się przy próbach adaptacji dolnych halogenów, zwłaszcza w takich modelach jak Mondeo MK4, które nie przewidziały fabrycznego sygnału dla tego rozwiązania. Cały proces nie kończy się na samym okablowaniu i montażu przekaźników – kluczowe jest prawidłowe wpięcie w system sterowania. Bez profesjonalnego kodowania automatyka po prostu nie ruszy.
Co więcej, każda taka modyfikacja musi uwzględniać pobór mocy żarówki, aby nie przeciążyć modułu BCM i nie wywoływać błędów w diagnostyce. Jeśli planujesz przesiadkę na nowocześniejsze źródła światła, jak chociażby Osram Cool Blue czy technologię LED, musisz koniecznie sprawdzić punkt świecenia. Chodzi o to, by osłona nie powodowała niechcianych refleksów, które mogłyby oślepiać innych kierowców.
Pamiętaj też, że wszelkie przeróbki muszą spełniać wymogi przepisów ruchu drogowego. Ostateczna regulacja kąta świecenia pozostaje zatem kwestią nie tylko bezpieczeństwa, ale przede wszystkim utrzymania ważności homologacji technicznej twojego samochodu.
Jak uruchomić doświetlanie po przełożeniu lamp?
Uruchomienie funkcji doświetlania zakrętów po wymianie reflektorów to proces wymagający precyzji w trzech obszarach:
- mechanicznym,
- elektrycznym,
- programowym.
Zanim przejdziesz do montażu, upewnij się, że nowy zestaw jest kompletny. Kluczowe elementy to:
- sprawne soczewki skrętne,
- dedykowane moduły sterujące,
- właściwe gniazda żarówek, na przykład typu H1 lub H7, które odpowiadają za oświetlenie boczne.
Kolejnym wyzwaniem jest weryfikacja instalacji elektrycznej. Nawet jeśli mechanicznie wszystko pasuje, system nie zadziała, o ile wiązka pojazdu nie posiada odpowiednich obwodów do obsługi sygnałów skrętnych. Na tym etapie warto sprawdzić stan czujnika kąta skrętu i upewnić się, że sygnały sterujące poprawnie docierają do modułu BCM.
Gdy sprzęt jest już na miejscu, czas na konfigurację przy użyciu specjalistycznych narzędzi, takich jak FORScan lub MaxiEcu. Proces ten polega na dodaniu nowych modułów do systemu i – w razie potrzeby – modyfikacji plików as-built. Pamiętaj jednak, aby przed ingerencją w oprogramowanie zawsze wykonać kopię zapasową oryginalnych ustawień.
Po zakończeniu kodowania koniecznie przetestuj działanie układu w warunkach statycznych i drogowych, uważnie śledząc pojawiające się kody błędów. Jeśli w ramach modyfikacji instalujesz też dodatkowe podzespoły, na przykład kamerę cofania czy okablowanie halogenów przeciwmgielnych, zweryfikuj poprawność montażu przekaźników i bezpieczników. Wszystkie prace zwieńcz profesjonalną regulacją geometrii świateł na stacji diagnostycznej. Prawidłowy zasięg snopa światła gwarantuje nie tylko zgodność z homologacją, ale przede wszystkim bezpieczeństwo innych kierowców, których nie powinieneś oślepiać podczas jazdy.
Jak dobrać i wymienić żarówki doświetlania?
Wybór właściwego źródła światła to fundament konstrukcji każdego reflektora. Najczęściej wybieramy sprawdzone żarówki halogenowe typu H1 lub H7, które zapewniają odpowiedni zasięg podczas jazdy. Jeśli zależy Ci na lepszej widoczności i bardziej nowoczesnym wyglądzie, warto rozważyć produkty o wyższej temperaturze barwowej, na przykład Osram Cool Blue, dające przyjemne, białe światło.
Pamiętaj jednak, że modernizacja oświetlenia na LED-y czy ksenony wymaga użycia dedykowanych adapterów, przetwornic i modułów CAN-bus. Bez nich na desce rozdzielczej niemal na pewno zobaczysz irytujące błędy diagnostyczne. Sama wymiana żarówki bez wyciągania lamp to zadanie dla cierpliwych, zwłaszcza że miejsce przy tylnej części reflektora jest zazwyczaj bardzo ciasne.
Pracę zacznij od:
- otwarcia pokrywy serwisowej i odłączenia zasilania,
- delikatnego odepnienia zatrzasków mocujących.
Pracując z halogenami, wystrzegaj się dotykania szklanej bańki gołymi dłońmi. Tłuszcz pozostawiony na szkle drastycznie skraca żywotność elementu. Po montażu upewnij się, że uszczelka pokrywy jest dobrze dociśnięta, co uchroni lampy przed parowaniem. Z kolei przy instalacji oświetlenia LED zawsze kontroluj, czy pobór prądu nie przekracza dopuszczalnych norm dla Twojego modułu – zbyt wysokie obciążenie może stopić przewody lub uszkodzić elektronikę.
Kropką nad „i” przy każdej modyfikacji musi być wizyta na stacji kontroli pojazdów. Profesjonalna regulacja punktu świecenia nie tylko zapewnia zgodność z homologacją, ale przede wszystkim gwarantuje, że nikogo nie oślepisz. W razie problemów z elektroniką po instalacji, sięgnij po program diagnostyczny, który pomoże wyczyścić zapisane błędy i przywrócić poprawną komunikację systemu.
