Części składowe reflektora samochodowego — jak działają i jak je wymieniać?

Czym są części składowe reflektora samochodowego?

Dzisiejsze reflektory samochodowe to zaawansowane układy, które łączą precyzyjną optykę z nowoczesną elektroniką. Całość osadzona jest w wytrzymałej obudowie z systemem łatwego montażu, która stanowi bezpieczną przystań dla wrażliwych podzespołów, takich jak:

• przetwornice ksenonowe,
• moduły sterujące technologią LED.

Sercem układu jest odbłyśnik – lustro o parabolicznym kształcie lub złożonej strukturze swobodnych płaszczyzn, odpowiedzialne za właściwe ukierunkowanie wiązki. Ostateczny charakter światła zależy jednak od samego źródła oraz zastosowanej optyki. Kierowcy mogą wybierać spośród:

• klasycznych żarówek halogenowych,
• intensywnych wyładowczych żarników ksenonowych,
• wydajnych diod LED.

W nowoczesnych konstrukcjach elipsoidalnych kluczową rolę pełni projektor, który za pomocą soczewki precyzyjnie skupia strumień świetlny przed pojazdem. Z zewnątrz całość chroni szyba, wykonywana w wersji gładkiej lub z funkcją rozpraszającą światło. Nad zasięgiem i stabilnością oświetlenia czuwa mechanizm regulacyjny, który coraz częściej współpracuje z inteligentnymi systemami adaptacyjnymi. Cały ten skomplikowany mechanizm, zasilany poprzez standardowe złącza elektryczne, pozwala na płynne działanie:

• świateł mijania,
• świateł drogowych,
• świateł przeciwmgielnych,
• świateł do jazdy dziennej,
• kierunkowskazów,

znacząco wpływając na bezpieczeństwo na drodze.

Jak działają odbłyśnik i soczewka reflektora?

Aluminiowe, szlifowane lustro o kształcie paraboloidy odpowiada za uzyskanie równoległego strumienia światła, tworząc tym samym fundament nowoczesnych układów optycznych. W bardziej złożonych projektach, takich jak:

• lustra wieloparaboloidalne,
• zaawansowane systemy typu super DE.

Geometrię wiązki modeluje się z jeszcze większą precyzją. W przypadku reflektorów elipsoidalnych kluczową rolę odgrywa projektor wyposażony w soczewkę, która definiuje wyraźną linię odcięcia światła, znaną jako cutoff. Zastosowanie przesłony wewnątrz takiego układu pozwala na obsługę świateł mijania i drogowych przy użyciu tego samego źródła energii, co stanowi istotę technologii biksenonowej. Jeśli mamy do czynienia z gładkim skłem reflektora, o finalnym kształcie wiązki decyduje wyłącznie wewnętrzna konstrukcja urządzenia, podczas gdy w starszych rozwiązaniach to właśnie żebrowana szyba rozpraszająca brała na siebie zadanie korygowania rozsyłu światła.

Współczesne systemy adaptacyjne i dynamiczne oświetlenie zakrętów wykorzystują natomiast elektronikę oraz miniaturowe silniczki. Mechanizmy te na bieżąco zmieniają położenie odbłyśnika lub całego modułu, dzięki czemu strumień światła zawsze podąża za torem jazdy, znacznie poprawiając widoczność kierowcy.

Jak obudowa i klosz reflektora chronią elementy wewnętrzne?

Szczelna obudowa to nie tylko „opakowanie” lampy, ale przede wszystkim tarcza chroniąca delikatne podzespoły przed:

• brudem,
• wilgocią,
• przypadkowymi uderzeniami.

Gdy woda wedrze się do środka, nie skończy się jedynie na irytującym parowaniu reflektora – wilgoć to prosta droga do korozji styków, utleniania odbłyśników i znacznie szybszego psucia się żarników. Aby uniknąć takich problemów, warto regularnie kontrolować stan uszczelek montażowych, które z czasem tracą swoje właściwości i wymagają wymiany. Równie istotną rolę pełnią klosze. Wykonane z odpornych poliwęglanów lub szkła, stanowią pierwszą linię obrony przed czynnikami zewnętrznymi. W nowoczesnych konstrukcjach kluczowa jest idealna przejrzystość szyby, dlatego w przypadku zmatowienia warto rozważyć profesjonalne polerowanie, które przywróci reflektorom dawną świetność.

Pamiętajmy, że starsze auta korzystały z szyb rozpraszających światło, co wymuszało inną konstrukcję całego układu. Jeśli na obudowie pojawią się choćby drobne pęknięcia, naprawa lub wymiana elementu staje się niezbędna. Nieszczelności drastycznie przyspieszają degradację plastiku, prowadząc do jego trwałego matowienia i odbarwienia. Dobierając nowe części zamienne, zawsze warto kierować się:

• numerem katalogowym OE,
• oznaczeniami producenta,
• numerem VIN.

Dzięki temu zyskujesz pewność, że nowy komponent będzie idealnie dopasowany, a lampa wróci do pełnej szczelności.

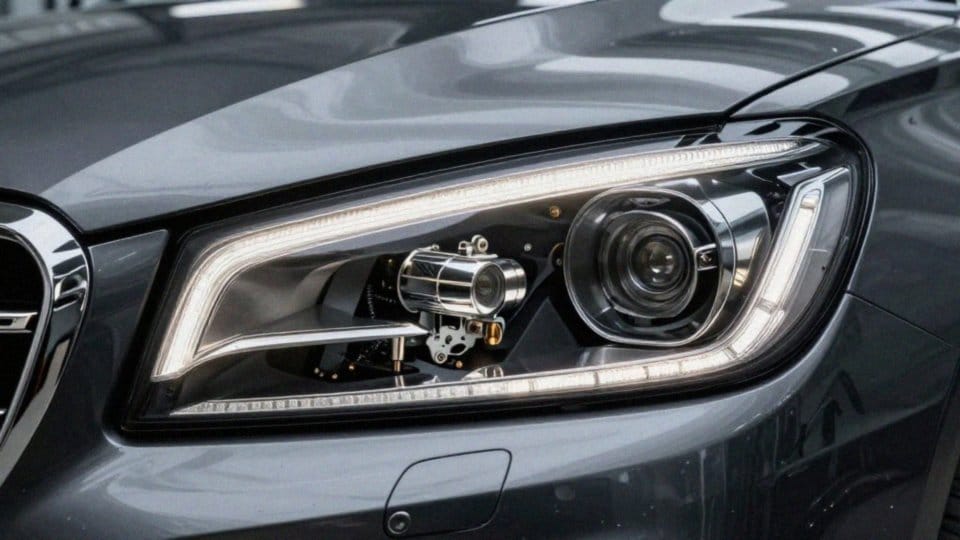

Jak działa mechanizm regulacji kąta padania światła?

Współczesne reflektory samochodowe mogą być regulowane ręcznie lub automatycznie. W starszych rozwiązaniach kierowca samodzielnie koryguje nachylenie świateł za pomocą pokręteł czy śrub, co pozwala dopasować zasięg oświetlenia do aktualnego obciążenia auta i zwiększyć bezpieczeństwo po zmroku. Dzisiejsze systemy adaptacyjne działają znacznie sprawniej, wykorzystując elektronikę, serwomechanizmy oraz czujniki zawieszenia do nieustannej korekty wiązki światła w czasie rzeczywistym.

Takie dynamiczne poziomowanie stało się standardem w autach wyposażonych w:

• ksenony,
• zaawansowane moduły LED.

Najnowocześniejsze technologie potrafią nawet doświetlać zakręty, analizując dane z czujnika skrętu kierownicy oraz prędkościomierza, co pozwala obracać moduł optyczny zgodnie z torem jazdy. Precyzyjna integracja tych systemów z komputerem pokładowym gwarantuje odpowiednie oświetlenie drogi w każdej sytuacji.

Warto pamiętać, że każda ingerencja w konstrukcję lamp, na przykład wymiana żarówek, wymaga ponownego ustawienia kąta padania światła zgodnie z wytycznymi producenta. Dzięki temu unikniemy oślepiania nadjeżdżających kierowców i zadbamy o komfort wszystkich uczestników ruchu.

Jak dobrać źródło światła do reflektora?

Wybór właściwej żarówki to nie tylko kwestia dopasowania gwintu, ale przede wszystkim bezpieczeństwa. Zawsze warto zacząć od weryfikacji oznaczeń na obudowie reflektora oraz sprawdzenia numeru katalogowego OE, co gwarantuje pełną zgodność z systemem optycznym Twojego auta.

W przypadku klasycznych lamp halogenowych spotkasz się z szeroką gamą standardów, takich jak:

• H1,
• H3,
• H4,
• H7,
• HB4.

Pamiętaj, że każdy z tych typów różni się konstrukcją gniazda, poborem mocy i sposobem rozsyłu światła na drodze, dlatego zamienniki muszą być identyczne z oryginałami montowanymi fabrycznie.

Technologia wyładowcza, czyli powszechnie znane ksenony, to zupełnie inna kategoria. Wymagają one dodatkowego osprzętu w postaci przetwornicy, która odpowiada za inicjację zapłonu oraz utrzymanie stabilnego łuku elektrycznego. W nowoczesnych układach biksenonowych jeden palnik obsługuje oba tryby świecenia dzięki specjalnej przesłonie.

Z kolei reflektory LED opierają się na zintegrowanych modułach elektronicznych, co przekłada się na znacznie wyższą efektywność energetyczną i trwałość znacznie przewyższającą tradycyjne rozwiązania.

Decydując się na wymianę oświetlenia, nie zapominaj o temperaturze barwowej i rygorystycznych wymogach homologacyjnych. Niewłaściwe modyfikacje, choćby wstawianie żarników ksenonowych do lamp zaprojektowanych pod halogeny, kończą się zazwyczaj fatalnym rozkładem wiązki. Taki błąd nie tylko oślepia pozostałych kierowców, ale też drastycznie obniża Twoją widoczność po zmroku.

Stawiając na sprawdzone komponenty zgodne z zaleceniami producenta, zyskujesz pewność, że będziesz dobrze widzieć i być widzianym w każdych warunkach pogodowych.

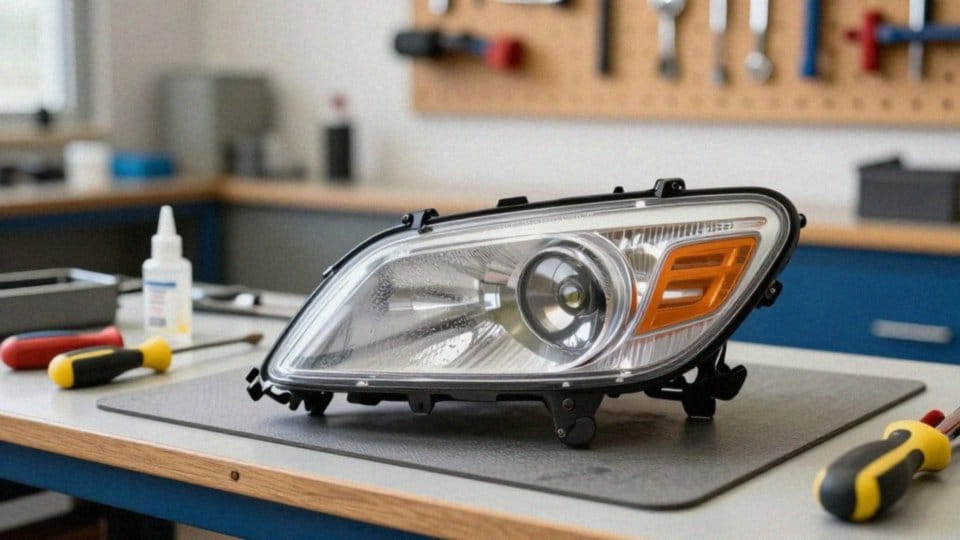

Jak rozpoznać i naprawić nieszczelność reflektora?

Obecność wilgoci wewnątrz klosza, matowa powierzchnia reflektora czy słabsze światło to sygnały ostrzegawcze sugerujące, że obudowa straciła szczelność. Diagnostykę warto zacząć od dokładnych oględzin pod kątem:

• drobnych pęknięć,
• sprawdzenia kondycji uszczelek pod pokrywami serwisowymi.

W profesjonalnym serwisie nieszczelności weryfikuje się za pomocą testu zanurzeniowego albo przy użyciu aparatury wytwarzającej podciśnienie. Jeśli zauważysz ślady korozji na stykach lub utlenione piny w kostkach elektrycznych, konieczne będzie przejście do sprawdzania instalacji. W zaawansowanych systemach ksenonowych wilgoć jest wyjątkowo groźna, ponieważ może doprowadzić do zwarcia przetwornicy lub awarii żarnika. Czasami jednak źródło problemu leży znacznie głębiej, na przykład w:

• niesprawnym alternatorze,
• niedoładowanym akumulatorze,
• co wywołuje niestabilną pracę elektroniki sterującej autem.

Usuwanie takich usterek zaczynamy od:

• usunięcia wilgoci ciepłym powietrzem,
• wymiany zniszczonych uszczelek,
• zabezpieczenia pęknięć żywicami.

Gdy poliwęglan jest już mocno zmęczony, jedyną skuteczną drogą jest regeneracja, obejmująca żmudne polerowanie i nałożenie profesjonalnego filtra UV. Jeśli jednak uszkodzenia obudowy są zbyt duże, a zdeformowany odbłyśnik uniemożliwia poprawne ustawienie wiązki, najbezpieczniejszym wyjściem pozostaje wymiana całego reflektora na nowy, najlepiej zgodny z numeracją części oryginalnych OE.

Jak wymienić części reflektora i dobrać zamiennik?

Wymiana poszczególnych elementów reflektora zaczyna się od precyzyjnego ustalenia właściwej części, co najłatwiej zrobić poprzez weryfikację kodu VIN lub numeru katalogowego OE. Takie podejście niemal całkowicie eliminuje ryzyko pomyłki zakupowej. Sama naprawa startuje od zdjęcia obudowy według wytycznych producenta i wypięcia kostki zasilającej. Zanim jednak zdecydujesz się na zastąpienie modułu LED czy przetwornicy ksenonowej, upewnij się, czy problem nie leży w zaśniedziałych stykach elektrycznych.

Wybierając nowe podzespoły, celuj w jakość potwierdzoną homologacją. Tanie, niesprawdzone zamienniki często negatywnie wpływają na sposób rozsyłu światła, co bezpośrednio obniża bezpieczeństwo na drodze. Oryginalne komponenty gwarantują nie tylko idealne spasowanie, ale też długotrwałą sprawność mechaniczną. Przy okazji naprawy warto od razu wymienić uszczelki, by skutecznie odizolować wnętrze lampy od niszczycielskiej wilgoci.

Po ponownym montażu reflektorów wizyta na stacji diagnostycznej jest nieodzowna. Specjalistyczny sprzęt pozwoli ustawić je tak, by oświetlały drogę, nie oślepiając przy tym kierowców jadących z naprzeciwka. Pamiętaj, by wystrzegać się „ulepszania” układu poprzez montaż niekompatybilnych źródeł światła. Takie ingerencje nie tylko narażają Cię na kłopoty z instalacją elektryczną, ale mogą skończyć się zatrzymaniem dowodu rejestracyjnego podczas kontroli.

Na koniec upewnij się, że wszystkie funkcje świetlne – od świateł mijania i drogowych, przez przeciwmgłowe, aż po kierunkowskazy – działają bez zarzutu.
