Co obejmuje podłączenie pieca elektrycznego?
Montaż pieca elektrycznego to zadanie wymagające precyzji, podzielone na trzy kluczowe fazy:
- przygotowanie hydrauliczne,
- roboty elektryczne,
- końcowa konfiguracja systemu.
Całość zaczynamy od stabilnego przytwierdzenia kotła do ściany, trzymając się wytycznych producenta. W segmencie hydraulicznym skupiamy się na wpięciu urządzenia w obieg centralnego ogrzewania za pomocą rur zasilających i powrotnych. Kluczowe jest tu prawidłowe zaaplikowanie:
- zaworów,
- filtra magnetycznego,
- naczynia przeponowego,
- grupy bezpieczeństwa.
Kiedy hydraulika jest gotowa, konieczne staje się przeprowadzenie próby szczelności i dokładne odpowietrzenie układu. Kolejny krok to elektryka, czyli doprowadzenie zasilania jedno- lub trójfazowego. Podłączając przewody fazowe, neutralny i ochronny, należy pamiętać o montażu wymaganych:
- wyłączników nadprądowych,
- wyłączników różnicowoprądowych,
- które chronią instalację.
Gdy prąd jest już podpięty, układ napełniamy wodą lub specjalnym płynem do uzyskania ciśnienia 1,5 bara w stanie zimnym. Ostatni etap to oprogramowanie i optymalizacja. Kalibrujemy czujniki temperatury, sprawdzamy poprawność działania wszystkich zabezpieczeń oraz ustawiamy sterownik i harmonogramy pracy. Warto pamiętać, że w razie potrzeby system można rozbudować o obsługę ciepłej wody użytkowej lub zintegrować go z buforem ciepła. Całość kończymy oszacowaniem zapotrzebowania na energię oraz praktycznym szkoleniem użytkownika z obsługi urządzenia.
Jakie zasilanie wybrać dla pieca elektrycznego?
Wybór odpowiedniego zasilania kotła jest kluczowy dla sprawnego działania systemu grzewczego i zależy przede wszystkim od jego mocy oraz wymagań technicznych budynku. Urządzenia, których zapotrzebowanie nie przekracza 9 kW, zazwyczaj mogą pracować na zasilaniu jednofazowym 230V. W takim przypadku niezbędna jest precyzyjna konfiguracja okablowania w listwie przyłączeniowej, często z wykorzystaniem specjalnych mostków – zawsze jednak zgodnie z wytycznymi producenta.
Modelom o mocy powyżej 6–8 kW najczęściej dedykuje się zasilanie trójfazowe 400V. Przejście na wyższe napięcie gwarantuje stabilniejszą pracę przy dużym poborze prądu i równomiernie rozkłada obciążenie między poszczególne fazy. Bez względu na wybraną opcję, każdorazowo trzeba przygotować dla kotła osobny, dedykowany obwód elektryczny.
Wszystkie kwestie związane z doborem przekroju przewodów oraz montażem zabezpieczeń, takich jak:
- wyłączniki nadprądowe,
- różnicowoprądowe.
Warto powierzyć doświadczonemu elektrykowi z uprawnieniami. Fachowiec nie tylko oceni kondycję domowej instalacji, ale także zweryfikuje, czy przyznana budynkowi moc przyłączeniowa jest wystarczająca dla wybranego urządzenia. Pamiętaj, że poprawne podłączenie żył fazowych, neutralnych oraz ochronnych zgodnie ze schematem to absolutna podstawa bezpieczeństwa. Jeśli przy okazji instalacji zajdzie konieczność zwiększenia mocy przyłącza, będzie trzeba wystąpić do lokalnego operatora sieci dystrybucyjnej o stosowną zgodę.

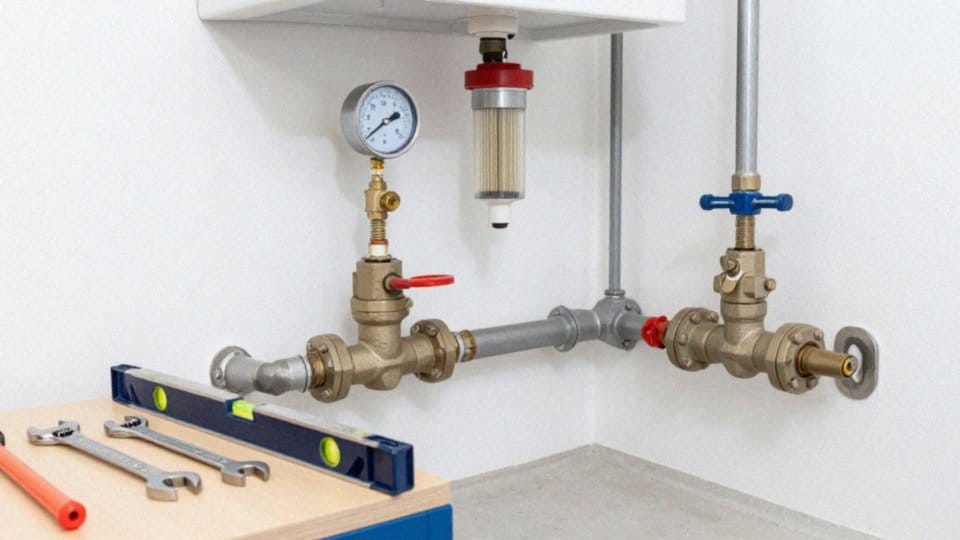

Jak przygotować instalację przed podłączeniem pieca elektrycznego?
Zanim przystąpisz do montażu instalacji grzewczej, zadbaj o staranne przepłukanie układu. Pozwoli to wyeliminować zanieczyszczenia mogące doprowadzić do kosztownych awarii podzespołów. Pamiętaj też o filtrze magnetycznym – bez niego osady bardzo szybko uszkodzą pompę obiegową. Gdy rury zasilające i powrotne będą już czyste, wykonaj próbę szczelności, która da Ci pewność, że woda nie będzie wyciekać.
Dobór medium grzewczego bezpośrednio wpływa na trwałość systemu. Jeśli budynek jest narażony na częste spadki temperatur, warto wlać płyn niezamarzający zamiast zwykłej wody. Do kluczowych zabezpieczeń należą:
- naczynie wzbiorcze,
- manometr,
- termometr.
Optymalne ciśnienie na zimnym układzie powinno utrzymywać się w okolicach 1,5 bara. Nie zapomnij również o przemyślanym rozmieszczeniu zaworów odcinających i zwrotnych, szczególnie gdy kocioł pracuje w większym układzie z innymi źródłami ciepła. Na koniec sprawdź, czy każdy punkt końcowy został odpowietrzony, bo tylko wtedy ciepło będzie swobodnie krążyć po budynku.
Strona elektryczna wymaga równie rzetelnego przygotowania. Sprawdź obciążalność sieci, wydziel osobny obwód i zadbaj o odpowiedni przekrój przewodów oraz zabezpieczenia typu RCD. Jeśli potrzebne jest gniazdo z uziemieniem, musi ono spełniać aktualne normy bezpieczeństwa. Podczas montażu technicznego skup się na poprawnej instalacji pompy obiegowej. Nowoczesny kocioł powinien automatycznie obsługiwać pięciominutowy cykl odpowietrzania i posiadać funkcję ochrony przed pracą na sucho.
Planując rozbudowę systemu o fotowoltaikę lub bufor ciepła, przygotuj wcześniej odpowiednie przyłącza i miejsce dla modułów sterujących. Na koniec zadbaj o właściwe rozmieszczenie czujników – ten zewnętrzny powinien znajdować się w cieniu, a wewnętrzny pokojowy w miejscu, gdzie nic nie zakłóci odczytów. Dzięki temu sterowanie temperaturą będzie precyzyjne i bezproblemowe.
Jak wykonać podłączenie hydrauliczne pieca elektrycznego?
Prawidłowy montaż hydrauliczny kotła opiera się na precyzyjnym wpięciu urządzenia w obieg zasilający i powrotny, ściśle według wytycznych projektowych. Absolutną podstawą jest instalacja:
- zaworów odcinających oraz zwrotnych, które skutecznie blokują cofanie się gorącego medium do innych źródeł ciepła,
- filtra magnetycznego przed pompą obiegową, co znacząco wydłuża życie podzespołów, chroniąc je przed osadami i zanieczyszczeniami,
- grupy bezpieczeństwa oraz naczynia przeponowego, które skutecznie niwelują ryzyko związane z nagłym wzrostem ciśnienia.
Planując rozbudowę o ogrzewanie podłogowe, pamiętaj o zastosowaniu rozdzielacza i zachowaniu odpowiedniej długości pętli. Jeśli natomiast w Twoim projekcie przewidziano bufor ciepła, podłącz go zgodnie z instrukcją producenta, co pozwoli efektywnie magazynować nadwyżki energii. W układach przygotowania ciepłej wody użytkowej nie zapomnij o systemie dogrzewania oraz regularnej dezynfekcji zasobnika.
Zanim napełnisz układ wodą, przeprowadź dokładne płukanie instalacji i próbę szczelności wszystkich połączeń. Po uruchomieniu systemu konieczne jest staranne odpowietrzenie – ręcznie lub automatycznie – co uchroni pompę przed kosztowną pracą na sucho. W przypadku systemów hybrydowych z kotłem węglowym warto pamiętać, że:
- wpięcie na powrocie dogrzeje wodę przed samym trafieniem do pieca,
- montaż na zasilaniu pozwala zminimalizować straty energii.
Całość prac zwieńcz rzetelną kontrolą ciśnienia roboczego oraz testem sprawności zaworów bezpieczeństwa.
Jak zintegrować piec elektryczny z kotłem węglowym?
| Aspekt integracji | Zalecane działanie | Cel |
|---|---|---|
| Podłączenie kotła elektrycznego | Na zasilaniu za kotłem węglowym | Uniknięcie strat ciepła |
| Ustawienie temperatury kotła elektrycznego | Niższa niż kotła węglowego | Efektywna współpraca systemów |
| Zabezpieczenie przepływu wody | Zainstalowanie zaworów zwrotnych | Zapobieganie przepływowi gorącej wody do kotła węglowego |
| Zasilanie elektryczne | Dedykowany obwód elektryczny z zabezpieczeniami | Bezpieczeństwo i niezawodność działania |
| Ciśnienie w instalacji | Około 1,5 bara na zimno | Prawidłowe działanie pompy obiegowej |
Właściwe połączenie kotła elektrycznego z tradycyjnym piecem na ekogroszek wymaga przemyślanej hydrauliki oraz precyzyjnego sterowania, co pozwala wyraźnie ograniczyć straty ciepła. Jednym ze sprawdzonych rozwiązań jest wpięcie urządzenia elektrycznego bezpośrednio w powrót instalacji. Woda trafiająca do kotła węglowego jest wtedy wstępnie podgrzana, a nawet niewielki wzrost temperatury o kilka stopni przekłada się na realne oszczędności paliwa.
Istnieje również opcja montażu kotła na zasilaniu, gdzie działa on jako jednostka wspomagająca, ustępując miejsca głównemu źródłu ciepła. Bez względu na wybrany wariant, niezbędne jest zastosowanie zaworów zwrotnych, które wyeliminują niepożądany przepływ wody między urządzeniami. Aby układ pracował stabilnie, warto zainwestować w bufor ciepła. Magazynuje on energię i eliminuje konieczność częstego rozpalania pieca, co znacząco podnosi żywotność całego systemu.
Kluczem do pełnej automatyzacji jest odpowiednie ustawienie progów temperatury – kocioł elektryczny powinien aktywować się dopiero po wygaśnięciu ekogroszku. Nowoczesne sterowniki pozwalają ponadto na zarządzanie pompami cyrkulacyjnymi zgodnie z indywidualnym harmonogramem. W domach z własną instalacją fotowoltaiczną warto rozważyć logikę, która kieruje nadwyżki energii prosto do bufora ciepła. Całość powinna być odseparowana hydraulicznie za pomocą sprzęgła lub wymiennika, co zapewni harmonijną współpracę obu technologii i bezobsługowe ogrzewanie budynku.
Jak wykorzystać fotowoltaikę i bufor ciepła?
Współczesne kotły elektryczne trzeciej generacji zyskują nową jakość, gdy połączymy je z instalacją fotowoltaiczną oraz buforem ciepła. Taka konfiguracja pozwala w pełni wykorzystać nadwyżki energii słonecznej, zamieniając je w zapas ciepła dla domu, co bezpośrednio przekłada się na zauważalną redukcję rachunków.
Aby system działał płynnie, sercem instalacji musi być inteligentne sterowanie, które najpierw zasila bieżące potrzeby domowników, a dopiero w drugiej kolejności zajmuje się ładowaniem zasobnika. Nowoczesne sterowniki, wyposażone w czujniki pogodowe i obsługę krzywych grzewczych, precyzyjnie dopasowują pracę urządzenia do panującej temperatury na zewnątrz.
Warto poświęcić chwilę na zaprogramowanie harmonogramów tak, aby kocioł intensywniej pracował w godzinach największego nasłonecznienia. Jeśli w układzie znajduje się także ciepła woda użytkowa, sterownik zadba dodatkowo o cykliczną dezynfekcję zasobnika, podnosząc tym samym bezpieczeństwo sanitarne.
Fundamentem każdej efektywnej instalacji jest jednak odpowiedni projekt, zakładający:
- właściwy dobór mocy kotła,
- niezawodne zabezpieczenia trójfazowe.
Dzięki zastosowaniu zaawansowanych algorytmów PID i przemyślanej histerezy, sprzęt unika gwałtownych skoków pracy, co nie tylko wygładza cały proces, ale też znacząco wydłuża życie podzespołów. W efekcie otrzymujemy system całkowicie bezemisyjny, który maksymalizuje autokonsumpcję z własnej farmy PV, dbając przy tym o nasze środowisko i domowy budżet.

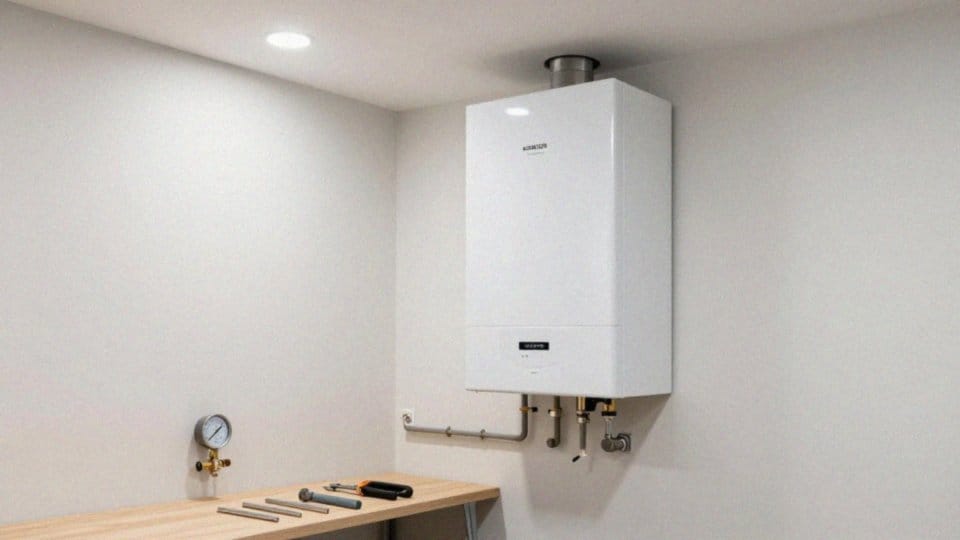

Jak uruchomić piec elektryczny po montażu?
| Czynność | Parametr/Wartość | Cel |
|---|---|---|
| Przepłukanie i napełnienie instalacji grzewczej | Woda lub płyn niezamarzający | Przygotowanie do pracy |
| Kontrola ciśnienia w instalacji | ok. 1,5 bara (na zimno) | Zapewnienie prawidłowego działania pompy obiegowej |
| Odpowietrzenie układu | Automatyczny cykl 5-minutowy | Usunięcie powietrza z instalacji |
| Ustawienie parametrów pracy kotła | Niższa temperatura grzewcza niż kocioł węglowy | Efektywna współpraca z instalacją |
Zanim uruchomisz piec elektryczny, przeprowadź wnikliwą kontrolę techniczną. Zacznij od sprawdzenia ciśnienia w instalacji – w zimnym układzie wskaźnik powinien pokazywać około 1,5 bara. Równie istotna jest weryfikacja poprawności podłączenia przewodów ochronnych i neutralnych, które muszą być zgodne z dostarczonym schematem. Nie zapomnij również sprawdzić stanu wyłączników nadprądowych oraz zabezpieczeń różnicowoprądowych, gdyż to od nich zależy bezpieczeństwo całego obwodu.
Gdy podasz już zasilanie, kocioł automatycznie zainicjuje 5-minutowy cykl odpowietrzania, uruchamiając pompę obiegową w celu usunięcia zalegającego powietrza. Kolejny etap to kalibracja czujników temperatury oraz dostosowanie ustawień sterownika. Podczas konfiguracji centralnego ogrzewania skup się na precyzyjnym dobraniu parametrów, takich jak:
- histereza,
- algorytmy PID,
- harmonogramy pracy.
Pamiętaj, że w trybie hybrydowym zaleca się stosowanie niższej temperatury zasilania niż przy tradycyjnych systemach węglowych. Warto przy okazji przetestować funkcję ochrony przeciwzamrożeniowej oraz działanie pompy cyrkulacyjnej.
Po ustaleniu parametrów koniecznie przeszkol użytkownika z obsługi panelu, wyjaśniając znaczenie kodów alarmowych oraz zasady edycji ustawień czasowych. Zanim zamkniesz projekt, sprawdź zużycie energii w poszczególnych trybach i upewnij się, że system działa bez zarzutu, co pozwoli uniknąć pochopnego przywracania ustawień fabrycznych. Finalnym krokiem jest wpisanie wszystkich testów oraz parametrów startowych do protokołu uruchomienia. W razie jakichkolwiek problemów z czujnikami lub pracą regulatora, najlepiej od razu skonsultować się z autoryzowanym serwisem producenta.
