Jak podłączyć lampę z czujnikiem ruchu i zmierzchu?
| Krok | Czynność | Szczegóły |
|---|---|---|
| 1 | Odłączenie zasilania | Zapewnienie bezpieczeństwa przed rozpoczęciem prac |
| 2 | Odizolowanie przewodów | Końcówki na długość 5–10 mm |
| 3 | Podłączenie przewodu fazowego (L) | Brązowy przewód z zasilania do wejścia L w czujniku |
| 4 | Podłączenie przewodu neutralnego (N) | Niebieski przewód z zasilania do wejścia N w czujniku i do lampy |
| 5 | Podłączenie przewodu sterującego (L’) | Wyjście L’ z czujnika do przewodu fazowego lampy |
| 6 | Zabezpieczenie połączeń | Złączki WAGO lub taśma izolacyjna |
Pracę z instalacją 230 V zawsze rozpoczynaj od wyłączenia odpowiednich bezpieczników w rozdzielnicy. Dla własnego bezpieczeństwa koniecznie upewnij się za pomocą próbnika napięcia, że w przewodach nie płynie prąd. Sam czujnik ruchu powinien znaleźć się w obwodzie wpiętym pomiędzy zasilaniem a oświetleniem.
Zacznij od podłączenia:
- przewodu fazowego L do wejścia L w urządzeniu,
- neutralnego przewodu N do styku N.
Wyjście sterujące, które rozpoznasz po symbolu żarówki lub oznaczeniu L’, połącz bezpośrednio z fazą dochodzącą do lampy. Jeśli Twoja instalacja posiada żyłę ochronną PE, pamiętaj, aby połączyć ją z zaciskami uziemiającymi zarówno oprawy, jak i modułu detekcji.
Aby zapewnić trwałość połączeń, zdejmij izolację z końcówek przewodów na długość około 5–10 mm. Zamiast tradycyjnej taśmy izolacyjnej, zdecydowanie lepiej sprawdzą się szybkozłączki typu WAGO, które gwarantują znacznie lepszą stabilność.
Gdy wszystko znajdzie się na swoim miejscu, włącz zasilanie i przy pomocy wbudowanych potencjometrów skonfiguruj parametry pracy, takie jak czułość czujnika czy próg zadziałania zmierzchowego.
Gdzie zamontować czujnik ruchu i zmierzchu?
Aby urządzenie działało niezawodnie, montuj je w miejscu całkowicie odsłoniętym, z dala od wystających elementów elewacji, daszków czy bujnej roślinności. Pamiętaj, że skuteczne działanie detekcji podczerwieni i czujnika mikrofalowego może zostać zakłócone przez poruszające się na wietrze gałęzie.
Planując instalację, umieść czujnik o zasięgu 12 metrów na optymalnej wysokości, co pozwoli precyzyjnie monitorować:
- podjazdy,
- schody,
- ciągi komunikacyjne.
W przypadku czujnika zmierzchu kluczowe jest zapewnienie mu niezakłóconego dostępu do światła dziennego. Unikaj miejsc zacienionych oraz punktów narażonych na blask sztucznego oświetlenia, gdyż mogą one wprowadzać system w błąd.
Na zewnątrz obiektów sprawdzają się najlepiej modele o klasie szczelności IP65, które skutecznie radzą sobie z niekorzystną aurą. Stosuj też dedykowane uchwyty i dławiki kablowe, aby szczelnie zabezpieczyć wnętrze puszki elektrycznej przed wilgocią – to prosty sposób na zapewnienie instalacji wieloletniej trwałości.
Jak bezpiecznie podłączyć instalację 230 V?

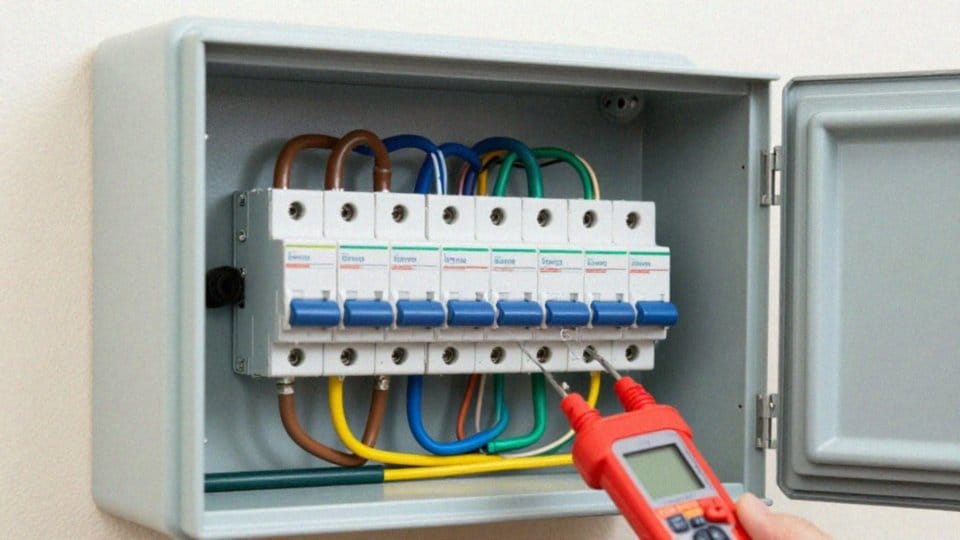

Przed przystąpieniem do jakichkolwiek prac przy instalacji 230 V, Twoim absolutnym priorytetem jest odcięcie dopływu prądu poprzez wyłączenie bezpiecznika w rozdzielnicy. Zawsze zweryfikuj brak napięcia w przewodach za pomocą sprawdzonego próbnika, ponieważ nawet pozorne wyłączenie obwodu nie gwarantuje bezpieczeństwa. Podczas montażu używaj wyłącznie narzędzi z atestowaną izolacją – tylko one chronią przed przypadkowym porażeniem.
Pamiętaj o narzuconej kolorystyce żył:
- brązowa to faza L,
- niebieska pełni funkcję neutralną N,
- połączenie żółto-zielone jest zarezerwowane wyłącznie dla ochronnego przewodu PE.
Po zdjęciu izolacji na długości około centymetra, najpewniejszym sposobem na trwałe i bezpieczne połączenie jest zastosowanie złączek typu WAGO. Jeśli montujesz osprzęt w pomieszczeniach wilgotnych, pamiętaj o dławikach kablowych, które stanowią szczelną barierę dla wody w puszkach instalacyjnych.
Kluczową kwestią jest prawidłowe uziemienie oprawy lampy oraz czujników; niedopełnienie tego wymogu może prowadzić do poważnych awarii systemu. Wszystkie wykonane połączenia powinny znaleźć się wewnątrz atestowanych puszek instalacyjnych. Pamiętaj, aby przynajmniej raz w roku przeprowadzić przegląd techniczny styków, co pozwoli uniknąć nieprzyjemnych niespodzianek. Jeśli jednak instruktaże czy schematy wydają Ci się niejasne, nie ryzykuj – zleć zadanie profesjonalnemu elektrykowi z odpowiednimi uprawnieniami.
Jak podłączyć przewód fazowy i neutralny?
Podczas podłączania urządzenia kluczowe jest precyzyjne dopasowanie żył do zacisków zgodnie z instrukcją na obudowie. Brązowy lub czarny przewód fazowy, oznaczony jako L, musi trafić do gniazda o tym samym symbolu, co zapewni zasilanie modułowi czujnika. Z kolei wyjście sterujące, które rozpoznasz po oznaczeniu L’ lub ikonie żarówki, należy połączyć z fazą zasilającą oświetlenie. Przewód neutralny w niebieskim kolorze wymaga podpięcia zarówno do zacisku N w czujniku, jak i bezpośrednio do samej oprawy.
Tak skonfigurowany układ tworzy zamknięty obwód, w którym urządzenie przerywa jedynie przepływ fazy. Przygotowując instalację, odizoluj końce kabli na długość około 5–10 mm, a następnie zabezpiecz je przy użyciu kostek zaciskowych lub złączy typu WAGO dla uzyskania trwałego styku. Upewnij się, że każdy element jest pewnie osadzony – przewód nie powinien wysunąć się z gniazda nawet po delikatnym pociągnięciu.
Gdy już uporasz się z połączeniami, zweryfikuj poprawność montażu, sprawdzając, czy lampa prawidłowo reaguje na ruch w warunkach docelowego oświetlenia.
Jak podłączyć wyjście czujnika do lampy?
Wyjście sterujące czujnika, oznaczone symbolem L’ lub ikoną żarówki, doprowadza zasilanie do przewodu fazowego Twojej lampy. Jeśli planujesz wymianę oświetlenia na technologię LED, koniecznie zweryfikuj maksymalną dopuszczalną moc urządzenia. Pamiętaj też o minimalnym obciążeniu – jest ono niezbędne, aby sensor pracował bez zarzutu.
Aby skutecznie zabezpieczyć instalację przed wilgocią, użyj dławika kablowego podczas wprowadzania przewodów do obudowy. Gdy wszystko jest już podłączone, czas na konfigurację za pomocą trzech potencjometrów:
- TIME odpowiada za to, jak długo światło pozostanie włączone po wykryciu ruchu,
- SENS ustala czułość detektora,
- LUX określa próg nasłonecznienia, przy którym sensor zmierzchowy podejmie pracę.
W praktyce cały układ funkcjonuje jako klasyczny przerywacz fazy pomiędzy siecią 230 V a źródłem światła. Niezależnie od wybranego rodzaju oprawy, zadbaj o solidne i stabilne zaciśnięcie przewodów w puszce przyłączeniowej. Na koniec warto sprawdzić reakcję czujnika w różnych warunkach. Testy przeprowadzone przy odmiennym natężeniu światła pomogą Ci precyzyjnie dopasować działanie urządzenia do specyfiki otoczenia.
Czy użyć złączek WAGO czy taśmy?
Wybór złączek WAGO to gwarancja znacznie większego bezpieczeństwa i niezawodności instalacji niż w przypadku zwykłej taśmy izolacyjnej. Dzięki nim zyskujesz pewność trwałego i stabilnego styku, a sama praca przebiega błyskawicznie, co ma kluczowe znaczenie przy standardowym napięciu 230 V. W przeciwieństwie do taśmy, rozwiązania WAGO niemal całkowicie eliminują ryzyko przypadkowego poluzowania przewodów czy groźnych przeskoków iskier.
Pamiętaj, że rola taśmy ogranicza się jedynie do doraźnych zabezpieczeń izolacji lub ewentualnego doszczelnienia połączenia, lecz nigdy nie powinna ona zastępować certyfikowanej kostki zaciskowej przy łączeniu żył. Właściwy montaż zaczyna się od zdjęcia 5–10 mm izolacji z końcówek i solidnego osadzenia ich w atestowanych komponentach.
W warunkach zewnętrznych, gdzie wilgoć jest stałym zagrożeniem, sięgaj wyłącznie po złączki odporne na zmienną pogodę, montując je dodatkowo w hermetycznych puszkach. Taka konfiguracja skutecznie chroni przed korozją i zapewnia bezawaryjne działanie obwodu przez lata. Zwykłe skręcenie drutów i owinięcie ich taśmą to rozwiązanie, które po prostu nie zapewnia takiej ochrony.
Jak ustawić czułość lampy z czujnikiem ruchu?

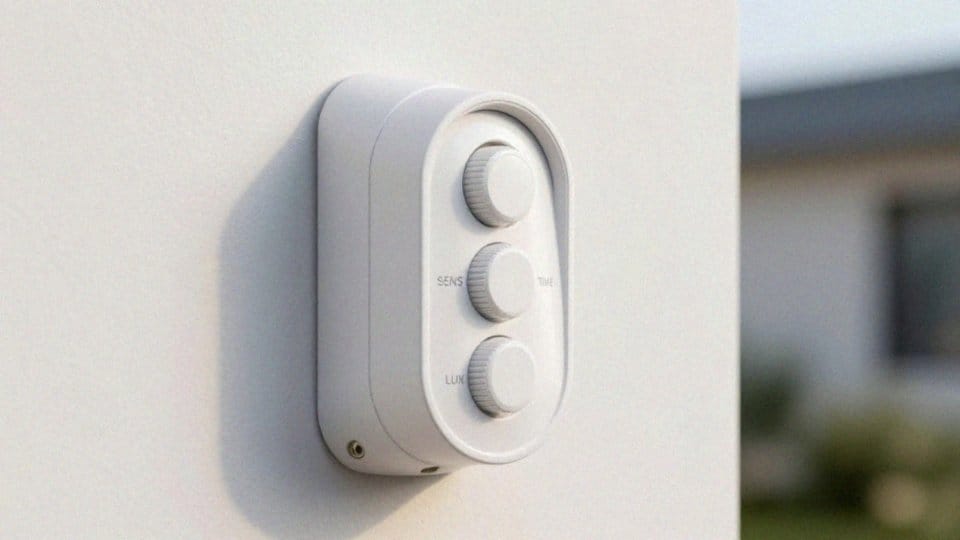

Parametry pracy czujnika dostosujesz bezpośrednio na obudowie za pomocą trzech pokręteł. Pierwszy z nich, z symbolem SENS, umożliwia precyzyjne ustawienie zasięgu detekcji od metra do nawet dwunastu. Zwiększając czułość, rozszerzasz pole widzenia urządzenia, natomiast jej ograniczenie pozwala skutecznie wyeliminować fałszywe alarmy, na przykład wywołane:
- podmuchami wiatru,
- poruszającymi się gałęziami,
- obecnością małych zwierząt.
Kolejne dwa potencjometry, TIME oraz LUX, pozwalają na jeszcze dokładniejszą personalizację działania. TIME reguluje czas podtrzymania oświetlenia po ustaniu ruchu, co daje możliwość ustawienia pracy lampy od kilkunastu sekund do kilku minut. Z kolei parametr LUX określa próg natężenia światła, przy którym system zaczyna aktywną pracę.
Warto wiedzieć, że model PIR bazuje na wykrywaniu zmian promieniowania podczerwonego, podczas gdy czujniki mikrofalowe (MV) są znacznie bardziej wrażliwe i potrafią reagować na ruch nawet za cienkimi przeszkodami. Aby mieć pewność, że wszystko działa zgodnie z planem, po instalacji zaplanuj testy wieczorem oraz w zmiennych warunkach pogodowych. Dzięki temu sprawdzisz stabilność systemu i unikniesz irytujących, przypadkowych włączeń światła w przyszłości.
Co zrobić, gdy lampa z czujnikiem nie reaguje?
Jeśli Twoja lampa z czujnikiem ruchu uparcie milczy, w pierwszej kolejności sprawdź dopływ prądu. Zweryfikuj, czy bezpiecznik w rozdzielni nie został wyłączony, a za pomocą próbnika napięcia upewnij się, że prąd faktycznie dociera do kostki przyłączeniowej. Zerknij też, czy żyły L, N oraz L’ wpięto zgodnie z wytycznymi producenta.
Gdy zasilanie jest sprawne, przyczyn szukaj w konfiguracji urządzenia. Zbyt wysoki próg czułości LUX może sprawiać, że sensor aktywuje się dopiero w absolutnych ciemnościach. Warto też przetrzeć soczewkę, upewniając się, że nie przysłaniają jej gałęzie drzew czy wystające elementy tynku.
Jeśli korzystasz z żarówek LED, pamiętaj, że niektóre czujniki wymagają określonego obciążenia minimalnego, aby poprawnie współpracowały z źródłem światła. Pamiętaj o profilaktyce:
- regularne czyszczenie czujki,
- coroczna kontrola dokręcenia przewodów w zaciskach.
To najlepszy sposób na uniknięcie usterek. Jeśli jednak problem pojawił się po burzy lub nawałnicy, niewykluczone, że elektronika uległa nieodwracalnemu uszkodzeniu. Zanim zdecydujesz się na zakup nowego sensora lub wezwanie fachowca, sprawdź jeszcze raz szczelność złączek WAGO, aby wyeliminować ewentualne luzy na stykach.
